Параметры связей можно создавать только после создания их геометрии (расположения в конструкции). Для создания связей необходимо иметь следующие элементы:

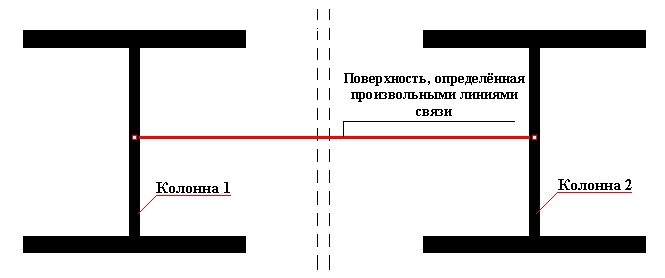

- Вспомогательные линии фахверковых связей - рисуют одну или две линии с помощью команды AutoCAD® Рисование > Отрезок. Они создают плоскость, в которой будут расположены фахверковые связи (на чертеже ниже план связей и их вспомогательные линии отмечены красным цветом); Если создана только одна вспомогательная линия связей, тогда другая диагональ связей будет симметрическим отражением той, которая была создана первой;
- первая колонна, вторая колонна – элементы, связанные со связями (см. рис. выше);
- ограничения – все верхние и нижние границы связей (например, балка на рисунке выше).
Например, для создания связей, отмеченных красным цветом на рисунке ниже, определяют элементы, представленные в правой части этого рисунка.
Прим.: Принцип, по которому подбираются колонны и вспомогательные линии, оказывает влияние на модель связей. Точка пересечения оси первой колонны и первой вспомогательной линии считается точкой привязки связи.
