Позиции

Эта закладка содержит список созданных позиций. Список отсортирован по префиксам и номерам.

Типы позиций, показанные ниже, могут быть представлены в списке или исключены из показа. Для этого используют иконки, расположенные в верхней части диалогового окна:

Профили;

Пластины;

Сборки;

Группы;

Детали пользователя;

Схемы.

Ниже расположены три опции выбора (Детали, Семейства, Группы), которые позволяют активизировать режим отображения (сортировки) позиций.

Если выбрана радиокнопка Детали

В этом режиме элементы отображаются на одном уровне, группируясь по типам позиций в следующем порядке (первый критерий сортировки для отдельных деталей - это префикс, затем следует номер) по позициям в алфавитном порядке:

1. Профили;
2. Пластины;
3. Сборки;
4. Группы;
5. Детали пользователя;
6. Схемы.

Если выбрана радиокнопка Семейства

В этом режиме элементы отображаются в форме дерева по следующим уровням:

1. тип позиции; порядок элементов: сборки, профили, пластины, пользовательские детали;
2. семейства (в алфавитном порядке);
3. внутри семейства позиции отображаются в алфавитном порядке.

Если выбрана радиокнопка Группы

В этом режиме предлагается многоуровневое отображение элементов. Показывается, к каким сборкам и группам относятся детали. Позиции отображаются в виде «дерева» со следующими уровнями:

1. типы позиций; порядок элементов: группы, сборки, профили, пластины, пользовательские детали, схемы.

Для типов Группы и Сборки создаются подуровни:

для групп: элементы, входящие в заданную группу;

для сборок: отдельные детали, включенные в данную сборку.

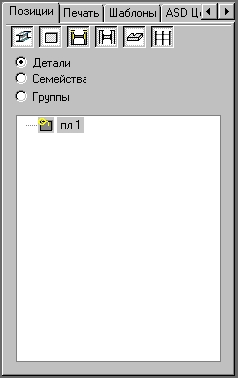

Эта закладка содержит список всех пользовательских позиций; позиции конструкции и документы показываются в виде дерева (см. рис. ниже).

Иконка документа, включённого в список, может быть представлена следующим образом:

• жёлтого цвета – настоящий документ является активным на листе редактирования (компоновки);
• с красной чертой – элемент конструктивной схемы, для которого был подготовлен документ, изменён;
• серого цвета – документ был экспортирован в отдельный файл dwg.

Если иконка вида, содержащегося в списке, выделена жирной линией, это означает, что это вид активен.

Контекстное меню, которое появляется при нажатии ПКМ при положении курсора на закладке Позиции, содержит несколько опций, которые позволяют выполнять операции над выбранными позициями:

• Удалить – выбранные позиции удаляются из проекта;
• Выбрать позиции – при выборе этой команды можно подбирать позиции;
• Присоединить документ – выбирается шаблон распечатки и сохраняется на закладке Шаблоны;
• Обновить документы – выполняется обновление документов данной позиции;
• Удалить документы – удаляются документы, созданные для позиции;
• Автоматические чертежи - автоматически создаются чертежи для выбранных позиций; после запуска команды на экране появляется диалоговое окно Автоматическое создание чертежей.
