Опция дает возможность операции подгонки двух профилей друг к другу, используя среднюю линию.

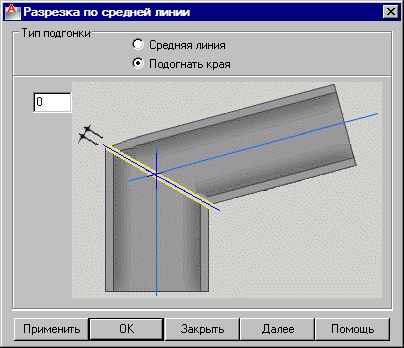

Диалоговое окно Разрезка по средней линии доступно:
- в меню: Сталь > Механическая обработка > Разрезка по средней линии;
- из ленты: ASD - Модель > Механическая обработка > Разрезка по средней линии;
- на панели инструментов: Обработка I > Разрезка по средней линии
; - в командной строке RBCS_CUTBISEC.
Операция обрезки может быть осуществлена.
- Как обрезка с помощью средней линии. Результатом данной опции является разрез, показанный на рисунке ниже.
- Как обрезка с выравниванием краев профилей (секущая линия проходит между точками А и В). Результатом данной опции является разрез, показанный на рисунке ниже.
Для обоих типов обрезки возможно определение расстояния между разрезаемыми профилями.
Если нажать на кнопку Применить, то изменятся параметры выбранных объектов. Если нажать на кнопку OK, то выполняется операция определения обрезки профилей, основанная на заимствовании параметров и закрывает диалоговое окно
Если нажать на кнопку Закрыть, то операция определения выполняется без сохранения изменений, сделанных ранее. При нажатии на кнопку Следующий начнется обрезка следующих профилей.
