Модель

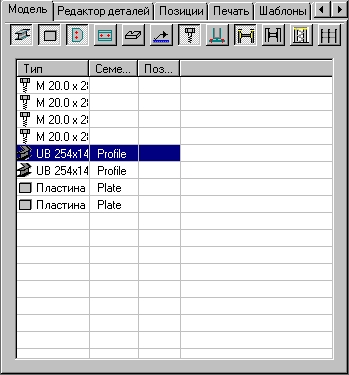

Эта закладка Инспектора объектов управляет элементами схемы проекта.

На этой закладке могут быть представлены следующие объекты, созданные в конструкции:

• профили;
• Пластины;
• детали;
• пользовательские детали;
• сварные швы;
• болты;
• соединения (узлы);
• группы;
• проектные оси.

Это выполняется с помощью следующих иконок, расположенных в верхней части диалогового окна: Перечисленные типы объектов могут содержаться в списке или могут быть исключены из числа представленных объектов:

профили;

пластины;

поддетали пластины;

поддетали профиля;

пользовательские объекты;

сварные швы;

болты;

соединения (узлы);

группы;

проектные оси.

Прим.: Перечисленные типы объектов фильтруются, когда они показаны/скрыты. Затем применяется фильтр, выбранный в настоящий момент.

Если элементы выбраны из списка, то они подсвечиваются в графическом редакторе (выбор операции является взаимообратным, все элементы, выбранные в диалоговом окне Инспектора, выделяются в графическом редакторе: если элемент выбран в графическом редакторе, то он отобразится в Инспекторе объектов).

Список объектов может быть отсортирован. Это можно сделать одним из двух способов:

• двойным щелчком на заголовке столбца таблицы (список тогда будет отсортирован в восходящем или нисходящем порядке);
• нажатием ПКМ и выбором необходимой опции в контекстном меню.

Прим.: Сортировка всегда выполняется отдельно для каждого типа элемента.

Контекстное меню, появляющееся после нажатия ПКМ, когда курсор находится на закладке Модель, включает несколько опций, которые позволяют выполнять операции над выбранными объектами:

• Выделить все – выбираются все элементы, представленные в списке;
• Отменить выделение – аннулируется выбор всех элементов в списке;
• Удалить – выбранные элементы удаляются из проекта;
• Изменить масштаб выделенного - при выборе этой команды поворачивается вид конструкции таким образом, что поворачиваются текущее выбираемые элементы;
• Изменить свойства – открывается диалоговое окно со свойствами (содержимое окна зависит от выбранного типа объекта). Команда доступна только тогда, когда выбраны элементы одного типа;
• Сгруппировать - создается группа, состоящая из выбранных элементов; команда доступна только при выборе нескольких элементов;
• Добавить в группу – выбранный элемент добавляется к существующей группе;
• Удалить из группы – выбранный элемент удаляется из группы;
• Изменить основную деталь группы – изменяется основная деталь (основной элемент) в группе; необходимо указать элемент, который должен быть основной деталью группы;
• Разгруппировать – группа делится на отдельные элементы (объекты); команда доступна только в том случае, когда группа (или несколько групп) выбраны в списке;
• Назначить позицию – выбранным элементам присваивается позиция; когда команда активизирована, открывается диалоговое окно Ручное позиционирование;
• Удалить позицию – удаляются позиции выбранных объектов;
• Aвтопозиционирование – выбор этой команды позволяет задавать позиции выбранным элементам; после активизации команды на экране открывается диалоговое окно Автопозиционирование.
