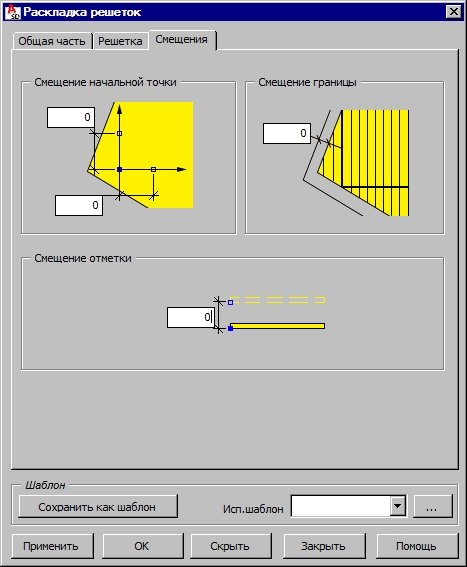

На этой закладке диалогового окна Раскладка решеток определяют величины смещений.
Смещения решеток определяются так.
- Смещение границы используется для увеличения или уменьшения площади раскладки. Каждый компонент контура области перемещается на величину, указанную в поле редактирования: положительное значение указывает на перемещение контура внутрь области (уменьшение области), а отрицательное – перемещение вне области (увеличение области). Величина смещения определяется по отношению к начальному контуру области.
- Смещение начальной точки позволяет сдвигать исходную точку раскладки (величина смещения задается по отношению к исходному контуру области); точка может быть смещена в двух направлениях:
o в направлении оси X – вдоль вектора, перпендикулярного направлению вектора раскладки решеток;
o в направлении оси Y – вдоль вектора раскладки решетки;
положительное значение указывает на смещение, которое совпадает по направлению с вектором
- Смещение отметки позволяет сдвигать плоскость раскладки; положительное значение указывает на смещение вверх, и наоборот, отрицательное – на смещение вниз.
Внизу диалогового окна расположены следующие кнопки.
- Применить – раскладка решеток с заданными в диалоговом окне параметрами, будет вставлена в чертеж без закрытия диалогового окна Раскладка решеток. Это позволяет проверить, правильно ли была создана раскладка решеток.
- OK – раскладка решеток вставляется в чертеж и закрывается диалоговое окно.
- Скрыть - диалоговое окно для создания составной балки больше уже не видно на экране. Для того чтобы его восстановить необходимо нажать на клавишу Esc.
- Закрыть – приводит к закрытию диалогового окна без создания раскладки решеток.
