При помощи данного типа стального узла можно присоединять балку к стенке профиля колонны болтами или сваркой. Приварить можно как к полке колонны, к балке, так и обеим сразу.
Допустимые элементы:
колонна
прямолинейные профили, изогнутые профили - двутавровые профили и швеллеры (типоразмеры: 10-15; 20-25; 37; 38; 42; 46);
- балка
прямолинейные и гнутые - двутавры и швеллеры (Типоразмеры: 10-15; 20-25; 37; 38; 42; 46).
Положение элементов:
- допустимый угол в плоскости стенки балки: (- 90 °, + 90 °);
- допустимый угол в плоскости полки балки: (- 45 °; + 45 °).

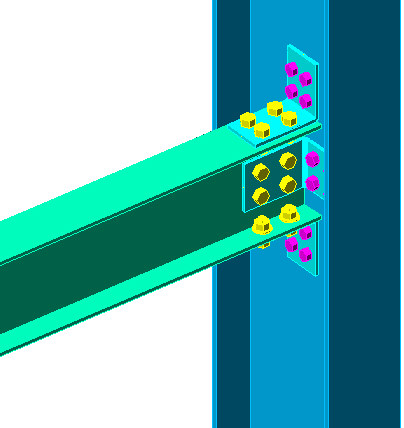

Пример узла показан на рисунке.
