На закладке Нумерация в диалоговом окне Автопозиционироание указывают критерий сортировки номеров позиции.
Отдельные детали и сборки могут быть отсортированы по:
- форме элемента;
- положению элемента.
Если выбран какой-либо из этих параметров, то он определяет, какие опции будут доступны в дополнительных диалоговых окнах, которые открываются при нажатии на кнопку Детали. Если выбрать опцию по форме элемента, то диалоговое окно будет выглядеть так.
В этом режиме номера позиций сортируются с учётом геометрии элемента.
Данное диалоговое окно даёт возможность определить следующие параметры:
- Критерий сортировки (семейство, длина, размер, тип, вес, материал) - при выборе этого параметра нажимают на кнопку
, чтобы переместить параметр вверх или вниз по списку, определяя таким образом требуемый порядок сортировки. - Порядок сортировки (по возрастанию) количественных характеристик, определенных в программе для выбранного параметра сортировки (например, все типы профилей) - выбирают параметр и нажимают на кнопку , чтобы переместить параметр вверх или вниз по списку, определяя таким образом требуемый порядок сортировки.

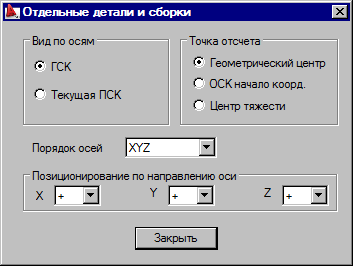

Если выбрать по положению элемента и нажать на кнопку Детали, то откроется следующее диалоговое окно.
В этом режиме номера позиций сортируются с учётом расположения элемента в конструктивной схеме.
Данное диалоговое окно даёт возможность определить следующие параметры:
- в поле Вид по осям – пользователь выбирает, должно ли быть проверено положение позиционированных элементов по отношению к мировой системе координат (МСК) или по отношению к текущей пользовательской локальной системе координат (ПСК);
- в поле Точка отсчёта – пользователь определяет положение точки отсчета в пространстве;
- в списке Порядок осей пользователь может выбрать метод поиска деталей в выбранной системе координат;
- в поле Позиционирование по направлению оси – пользователь определяет направление возрастания нумерации - по направлению оси (+) или в противоположном направлении (-).
В нижней части закладки Нумерация находится опция Гайки и шайбы как субпозиции. Она определяет способ назначения позиций соединителям.

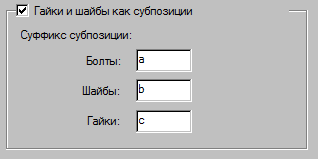

- Если опция включена, то соединителям назначаются позиции (соединитель — это набор из болта, шайбы и гайки, которые обрабатываются как один элемент). Соединителям назначают только одну позицию только тогда, когда они состоят из одинаковых болтов, шайб и гаек, а также если номера шайб и гаек одинаковые. Например, для соединителя с позицией 200, определяют субпозиции болта, шайбы и гайки в соответствующих полях как показано на рисунке (эти поля доступны только тогда, когда выбрана опция Гайки и шайбы как субпозиции).
После завершения позиционирования, можно получить следующие субпозиции: болт 200а, шайба 200б гайки и гайка 200в.
- Если эта опция отключена, то позиции будут назначены всем болтам, шайбам и гайкам отдельно. Это означает, что одна и та же позиция назначается одинаковым шайбам (или болтам, или гайкам), принадлежащих разным соединителям.

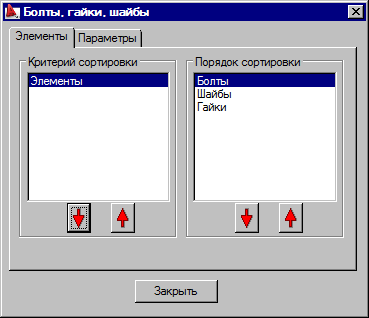

При нажатии на кнопку Детали в нижней части закладки Нумерация открывается диалоговое окно Болты, шайбы и гайки, состоящее из двух закладок:
- Элементы;
- Параметры.
Эти две закладки используются при формировании порядка назначаемых элементам позиций.

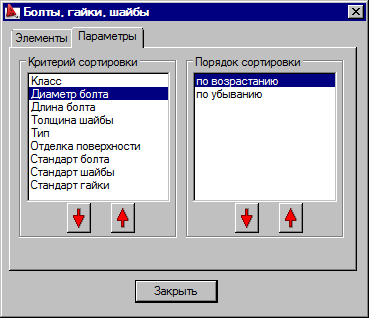

- Критерии сортировки - при выборе этой опции и нажатия на кнопку переносят выбранный параметр вверх или вниз по списку, тем самым определяя требуемый порядок сортировки.
- Порядок сортировки количественных характеристик, определенных в программе для выбранного параметра сортировки (например, все диаметры болта) - выбирают параметр и нажимают на кнопки , чтобы переместить выбранное свойство вверх или вниз по списку, тем самым определяя требуемый порядок сортировки.
