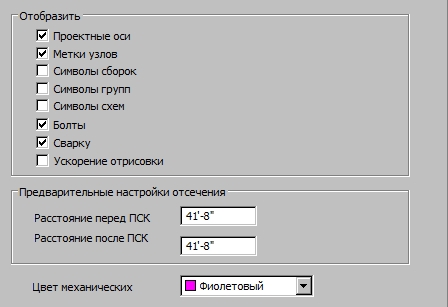

При выборе пункта Настройки изображения в разделе Сталь, в диалоговом окне будут доступны следующие опции.
В поле Отобразить указывают элементы, которые будут отображаться в области рисования:
- Проектные оси
- проектных осей;
- метки узлов;
- символы сборок;
- символы групп;
- символы схем;
- Болты;
- Сварные швы;
Ниже расположена опция Обратное ускорение. Если она включена, то при представлении вида всей конструкции на экране часть ее элементов не будет показана (например, детали соединения и их символы). Это приводит к ускорению показа модели на экране. Рекомендуется активизировать эту опцию в случае больших конструкций.
Кроме того, можно определить значения расстояний между плоскостями отсечения и ПСК.
Из списка Цвет механических обработок выбирают цвет, которым будут обозначаться все обработанные части элементов модели конструкции.
