Добавление якоря к объемно-планировочным элементам

Эта процедура используется, чтобы добавлять якоря к объемно-планировочным элементам. Можно добавлять к объектам якоря к объемно-планировочным элементам для их связи с объемными сетками.

1. Щелкните Выберите инструмент вкладки "Главная" панели "Создание" раскрывающегося списка "Сервис" "Библиотека компонентов" .
2. Перейдите к узлу "Каталог инструментов" "Параметрическая компоновка и закрепление".
3. Выберите инструмент "Якорь к объемно-планировочному элементу" и перетащите его в рабочее пространство.
   Прим.: Также можно ввести в командной строке VOLUMEANCHOR.

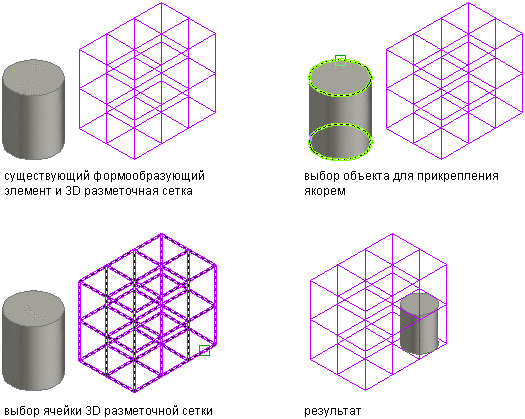

4. Введите a (прикрепить объект) и выберите тот объект, который следует прикрепить.
5. Задайте точку на объемно-планировочном элементе из объемной сетки или рядом с ним.

   Объект автоматически масштабируется, чтобы заполнить весь объемно-планировочный элемент.

6. Нажмите клавишу Enter.
