Обрезка формообразующего элемента

Эта процедура используется для обрезки формообразующего элемента. Задаваемая пользователем плоскость деления служит линией обрезки. Кроме того, следует определить, какую часть обрезаемого элемента следует удалить.

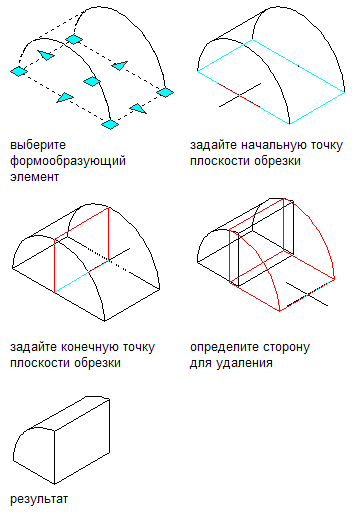

1. Выберите формообразующий элемент, который требуется обрезать.
2. Выберите вкладку "Формообразующий элемент" панель "Изменить" "Обрезать плоскостью".
3. Задайте начальную точку плоскости деления.
4. Задайте конечную точку плоскости деления.
5. Выберите часть формообразующего элемента, которая подлежит удалению.


   Обрезка формообразующего элемента

   Прим.: При обрезке формообразующего элемента создается элемент произвольной формы. Поскольку формообразующий элемент произвольной формы имеет топологическую структуру, свойственное ему отклонение в фасетах не может быть изменено. Команда FACETDEV не оказывает влияния на существующий формообразующий элемент произвольной формы.
