Создание вырезающих элементов для пространств

Данная процедура позволяет размещать в помещении такие объекты, как формообразующие элементы, для создания пользовательских проемов или вырезов. Например, с помощью сетки колонн можно создать колонны внутри пространства. Если эти колонны определить как вырезающие элементы, то с их помощью в помещении будут вырезаны части массивов пола и потолка.

Прим.: Данная процедура применима как к ассоциативным, так и к неассоциативным пространствам.

В качестве вырезающего элемента может использоваться любой AD-объект, имеющий 3D геометрию, а также полилинии AutoCAD.

Прим.: Вырезающие элементы вычитаются из базового объема пространства. Можно добавить автоматическую характеристику "Базовая площадь без вырезающих элементов", чтобы вносить в спецификации значение площади с вычетом вырезающих элементов.

Если к объекту пространства прикрепляется другой объект, например сетка потолка, он учитывает наличие вырезающего элемента. Например, при добавлении в пространство колонны в качестве вырезающего элемента, если сетка потолка прикреплена якорем к помещению, то в ней будет сделан вырез. Если эту колонну переместить, сетка потолка обновляется с учетом нового местоположения колонны.

Добавление вырезающего элемента к помещению

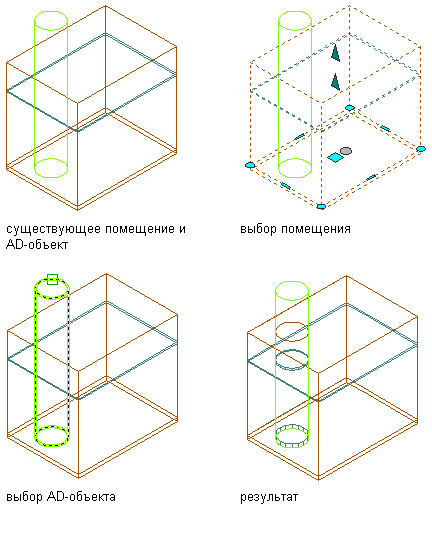

1. Поместите объект, который требуется использовать в качестве вырезающего элемента, в необходимое положение, при котором пересекается пространство.
2. Выберите пространство для добавления вырезающих элементов.
3. Щелкните вкладку "Помещение"панель "Редактирование"раскрывающийся список "Вырезающие элементы"Добавить.
4. Выберите пересекающие пространство объекты в качестве вырезающего элемента и нажмите клавишу Enter.
