В стиле AD-размеров можно задать следующие размерные точки стен:
| Выбор | Описание | Пример |
|---|---|---|
| Общие габариты конструкции | Простановка размеров двух внешних точек для каждой из стен, размеры которых отображаются. |
 |
| Длина стены: внешние границы | Размеры внешних границ для каждой выбранной стены. Если границы стен перекрываются, размеры проставляются только для стен со стороны размеров. |
 |
| Длина стены: длина стены | Размеры длины каждой стены в наборе объектов. |
 |
| Ширина стен: общие габариты | Размеры общей ширины стены. |
 |
| Ширина стены: все компоненты | Размеры ширины каждого компонента стены. |
 |
| Ширина стены: центр | Размеры осевой линии однокомпонентной или многокомпонентной стены |
 |
| Ширина стены: из стиля | Размеры компонентов стен в соответствии с параметрами в стиле стен. |
 |
| Ширина стены: несущие элементы из стиля | Размеры несущих компонентов стен в соответствии с параметрами в стиле стены. |
 |
| Пересечения стен | Размеры точек пересечения стен, которые соединяются с выбранным стенами. |
 |
Размерные точки для компонентов стен
Простановку размеров компонентов стен можно задать в двух различных местоположениях: в стиле стен и в стиле AD-размеров.
В стиле стен можно задать следующие данные, относящиеся к размерам:

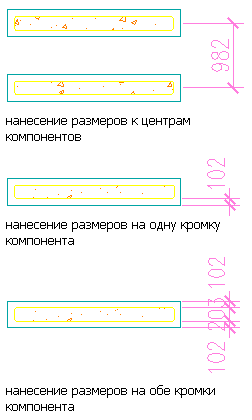

- Сторона компонента для простановки размера: в стиле стены для простановки размеров компонента можно задать положительную или отрицательную сторону компонента или его центр. Положительная или отрицательная сторона стены определяется направлением вычерчивания стены: если стена вычерчивается слева направо, положительной стороной является левая (верхняя). Если стена вычерчивается справа налево, то положительной стороной будет правая (нижняя). Если размер проставляется только для одной стороны стены, можно выбрать положительную или отрицательную сторону стены.
- Несущая функция: компонент стены может быть несущим или не несущим. При настройке стиля AD-размеров можно задать простановку размеров только несущих или же всех компонентов стен.

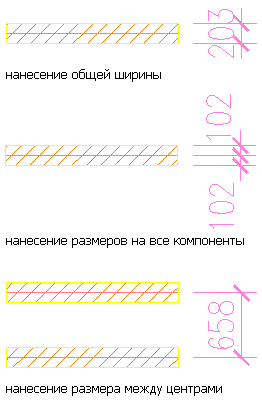

В стиле AD-размеров можно определить дополнительные параметры или переопределения для компонентов стен, на которые будут проставляться размеры:
- По стилю: для простановки размеров ширины компонентов стен используются размерные точки, выбранные в стиле стен.
- Несущие элементы по стилю: размерные точки, указанные для несущих компонентов используемого стиля стены.
- Все компоненты: проставляются размеры для всех компонентов стены.
- Общий размер конструкции: проставляется общая ширина стены.
- Центр: проставляется размер центра стены.
