Правильно организованный шаблон проекта поможет автоматизировать использование стандартов организации и упростить процедуру запуска и настройки нового проекта. В зависимости от типа предстоящей работы, шаблон проекта может быть весьма полным, или же в нем могут быть сформированы лишь рамочные соглашения для проекта. Если проект связан с уникальными разработками и типы зданий различны, может оказаться, что самым эффективным шаблоном проекта будет шаблон, имеющий минимальную структуру. С другой стороны, если проектируется типовое здание или разрабатываются здания-прототипы, более эффективным шаблоном проекта может оказаться тот, в который входит большее количество информации, касающейся структуры определенного проекта.
Создание шаблона проекта - не то же самое, что простое копирование и переименование существующего проекта. Для правильного вызова шаблона его необходимо указать в момент создания нового проекта.

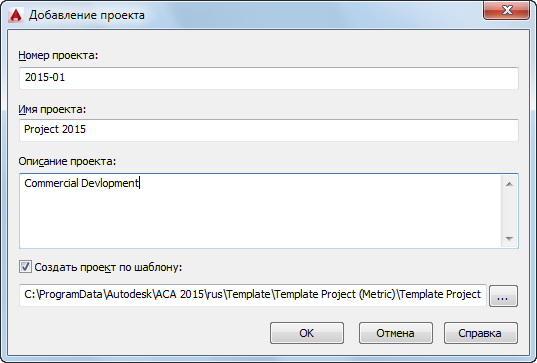

Указание шаблона проекта в диалоговом окне "Добавление проекта". Это - единственная возможность его указания. При создании нового проекта параметры и файлы указанного шаблона проекта будут скопированы в новый проект.
Шаблоны чертежей
Для проектов AutoCAD Architecture в качестве одного из свойств проекта задаются файлы шаблонов. Они определяют, какие чертежи используются в качестве шаблонов для конструкций, элементов и видов. Данные параметры шаблонов не зависят от параметров шаблонов, заданных в диалоговом окне "Параметры". Эти шаблоны должны находиться в папке, доступной всем пользователям.
Сведения о проекте
Электронная таблица, доступ к которой осуществляется из диалогового окна "Свойства проекта", содержит подробную информацию, которая может связываться с основными надписями с помощью полей или же вставляться в многострочный текст или атрибуты блоков. Эти данные полностью определяются пользователем. Данные, являющиеся общими для всех проектов, следует включать в шаблон проекта.
Подшивки
Во все проекты AutoCAD Architecture входит файл подшивки AutoCAD (DST). Если проект используется в качестве шаблона, его файл подшивки копируется в новый проект вместе с другими файлами и папками проекта и переименовывается в соответствии с характеристиками нового проекта. Файл подшивки содержит разнообразную существенную информацию, которую можно предварительно настроить как часть всего шаблона проекта.
Элементы, которые можно изменить в файле подшивки, для использования в шаблоне проекта:
- Файл шаблона листа по умолчанию:таким шаблоном должен быть лист, в котором определены вкладки-листы, представляющие все стандартные настройки параметров печати. В нем также должна быть вкладка-лист, сохраненная в качестве настройки листа, используемой для переопределения при публикации.
- Структура подгрупп: имеется возможность добавлять и удалять подгруппы листов в соответствии со стандартной схемой и структурой подшивок в организации.
- Листы: возможно заблаговременное создание листов для последующего автоматического формирования структуры подшивки.
- Пользовательские свойства подшивки: можно задавать стандартные свойства (поля данных), которые могут связываться с многострочным текстом в основной надписи или с полями атрибутов. Прим.: Если задаются пользовательские свойства, которые необходимо связать с основной надписью, можно ввести "----" в качестве значения по умолчанию, с тем чтобы впоследствии поля, значения которых не определены, можно было без труда найти и отредактировать.
Элементы, которые НЕ следует вносить в файл подшивки для AutoCAD Architecture
- Папки исходных чертежей: в AutoCAD Architecture чертежи видов автоматически становятся исходными чертежами. Данный параметр следует оставлять незаполненным в свойствах подшивки проекта AutoCAD Architecture.
- Блок метки для видов: с ним работают с помощью инструмента "Маркер заголовка" инструментальной палитры AutoCAD Architecture. Его также можно настроить в соответствии со стандартами организации. Этот параметр не заполняется.
- Блоки выносных элементов: как и в случае маркеров заголовков, их определяют с помощью различных инструментов выносных элементов на инструментальных палитрах AutoCAD Architecture. Возможна их настройка в соответствии со стандартами организации. Данный параметр заполнять не следует.
Стандарты проекта
Все параметры, заданные в диалоговом окне "Настроить стандарты AD-проекта", будут скопированы вместе с шаблоном проекта в новый проект. Файлы стандартов, являющиеся уникальными для проекта, другими словами, файлы стандартов, которые могут быть дополнительными или могут переопределять стандарты предприятия, следует помещать в папку "Standards" ("Стандарты") шаблона проекта. Данные файлы будут скопированы в новый проект с модификацией путей.
Как и в случае чертежей библиотеки стилей, если в файлы стандартов вносится файл, не основанный на проекте, требуется определиться, использовать ли сетевой диск или UNC-наименование пути к файлу. Если используется обозначение сетевого диска, для него должна использоваться одна и та же буква на всех рабочих станциях. Если выбрано имя UNC, следует обеспечить неизменность пути к серверу в обозримом будущем.
Каталоги и палитры инструментов проекта
Кроме соответствующих стандартам организации каталогов пользовательских инструментов, у каждого проекта имеется собственная библиотека компонентов с каталогами инструментов, связанными с этим проектом . Она также может быть задана в шаблоне проекта. Вот несколько простых правил, которым нужно следовать при создании каталогов инструментов проекта.
- Новый каталог создается из вида "Библиотека проекта" в Библиотеке компонентов. Доступ к библиотеке проекта осуществляется с помощью кнопки "Библиотеки компонентов" в нижней части окна Диспетчера структуры проекта.
- При создании новых каталогов в библиотеке проекта следует размещать их в папке Standards/Tool Catalogs (Стандарты/Каталоги инструментов), входящей в папку шаблона проекта.
Структура проекта
Если идет работа над таким типом здания, основные характеристики которого переходят из одного проекта в другой, или над прототипом здания, может показаться удобным заранее задать некоторые аспекты самой структуры проекта. Ни одно из этих действий не является абсолютно необходимым, и степень предварительного определения этих компонентов выбирается пользователем.
Элементы структуры проекта, которые могут быть заданы в шаблоне проекта
- Ярусы и секции
- Конструкции и элементы: кроме описания категорий и вложенных категорий, все чертежи конструкций и элементов будут скопированы из шаблона проекта в новый проект.
- Виды: если конструкции и элементы создаются как часть структуры шаблона проекта, также можно создать чертежи видов, в которые входят конструкции.
