Данная процедура используется для вставки на лист списка листов.
Список листов - это оглавление листов проекта. Обычно его помещают на обложке подшивки; однако можно поместить его на любом другом листе.
Список листов вставляется в виде таблицы.
- На панели быстрого доступа нажмите кнопку "Диспетчер структуры проекта"
. - Перейдите на вкладку "Листы" и нажмите
("Вид подшивки") в строке заголовка. - Откройте лист, на который требуется поместить список листов.
- Выберите подшивку, лист или группу листов, щелкните правой кнопкой и выберите "Вставить ведомость листов".

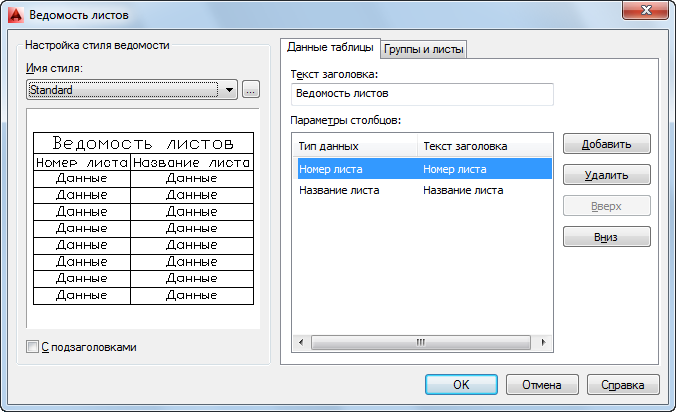

- На вкладке "Данные таблицы" под именем стиля таблицы выберите стиль таблицы для списка листов.
Чтобы создать новый стиль таблиц, нажмите
. - Введите заголовок подшивки в поле "Текст заголовка".
- Среди "Параметров столбцов" задайте информацию, которая должна быть включена в список листов.
Столбцы для номера и заголовка листа уже были определены ранее; тем не менее, их можно удалить.
Если требуется... то... добавить к списку листов столбец, нажмите "Добавить". После этого нажмите на элемент "Тип данных" и выберите данные, которые требуется отображать в списке. Можно выбрать такие данные, как тема, фамилия автора, ключевые слова и т.д. Чтобы изменить текст заголовка элемента, нажмите в поле текста заголовка и введите новый текст. удалить столбец из списка листов, выберите столбец в списке и нажмите "Удалить". переставить столбец в списке листов, выберите столбец в списке и нажмите "Вверх" или "Вниз". Верхний элемент списка будет помещен в крайний левый столбец списка листов. Следующий, расположенный ниже элемент будет располагаться рядом с левым столбцом, и так далее. Прим.: Можно просмотреть список листов в окне предварительного просмотра, расположенном слева. - Откройте вкладку "Группы и листы", выберите листы, которые требуется включить в таблицу, или выберите группу, если требуется включить в таблицу все листы этой группы.
Если выбрана группа, то любые листы, которые в дальнейшем будут добавлены в нее, также будут включены в ведомость листов.
- Нажмите "ОК". Прим.: Список листов формируется на основе листов, содержащихся в подшивке. Если изменения вносятся в список листов вручную после размещения его на листе, при обновлении списка листов измененные значения будут заменены.
- Укажите точку вставки для списка листов на текущем листе.
Список листов помещается на листе.
Записи заголовка и номера листа представляют собой гиперссылки на файлы, содержащие эти листы. Если щелкнуть заголовок или номер листа, удерживая клавишу CTRL, откроется связанный файл чертежа.

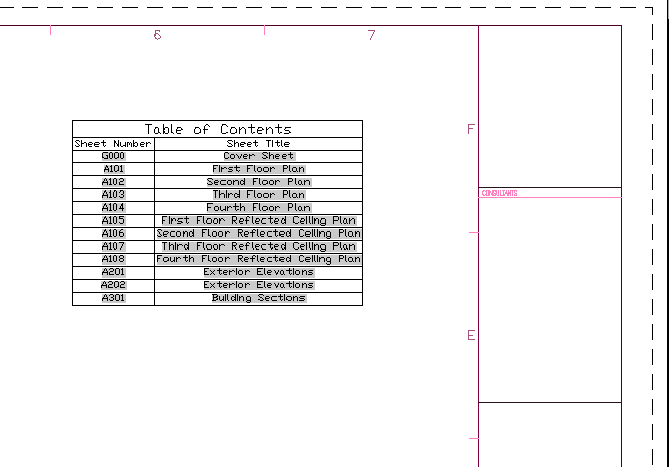

Ведомость листов на листе обложки
