Расположенная внизу области чертежа, строка состояния чертежа отображает информацию о состоянии текущего чертежа и обеспечивает доступ к командам, которые могут быть применены к чертежу.
Строка состояния чертежа содержит следующую информацию и средства управления.
- Информация о проекте: если чертеж входит в состав проекта AutoCAD Architecture, эта информация включает в себя имя проекта и тип файла (например "Лист", "Вид" или "Конструкция").

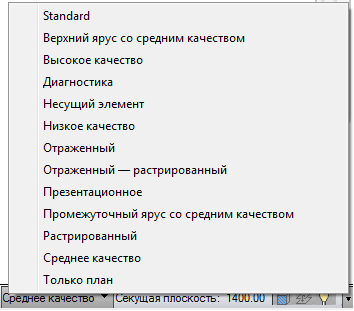

- Конфигурация экранного представления: отображение свойств конфигурации экранного представления активного видового экрана и раскрывающегося списка, в котором можно выбрать другую конфигурацию.
- Секущая плоскость: идентифицирует высоту глобальной секущей плоскости для активной конфигурации экранного представления и обеспечивает доступ к диалоговому окну, которое позволяет регулировать параметры.
-
(Выключатель штрихования поверхности): включение или отключение отображения штриховки поверхности. -
(Переопределения ключей слоев): отображение диалогового окна "Переопределения ключей слоев", в котором можно включить или отключить переопределения ключей слоев. -
(Оригинальный формат Autodesk DWG): этот значок указывает на наличие открытого файла DWG, DWT или DWS, созданного в одном из приложений Autodesk или приложений на основе RealDWG.™ -
(Диспетчер внешних ссылок): щелкните для открытия палитры "Внешние ссылки", на которой можно повторно загрузить внешние ссылки, связанные с текущим чертежом. -
(Изолирование объектов): отображение или скрытие объектов, выбранных на чертеже. - Отсутствие файлов стандартов: когда применимо, отображается предупреждение об отсутствии в текущем чертеже файлов стандартов; можно проверить настройки для этих стандартов и при необходимости выполнить их конфигурирование.

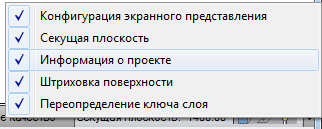

- Меню строки состояния чертежа: раскрывающийся список параметров и команд, доступных для отображения в строке состояния чертежа.
