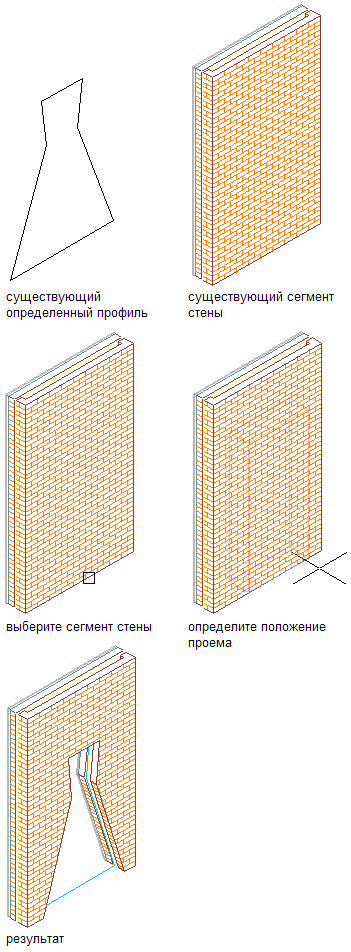

Данная процедура предназначена для создания проема произвольной формы с другими указанными параметрами.
Добавление проема произвольной формы
- Откройте необходимую инструментальную палитру и выберите инструмент проем.
При необходимости прокрутите изображение до появления нужного инструмента.
- На палитре свойств разверните список "Основные", а затем "Общие".
- Укажите для параметра "Форма" значение "Произвольная".
- Выберите профиль с геометрией формы.
- Разверните список "Размеры".
- Введите значения параметров "Ширина" и "Высота".
- Разверните список "Местоположение".
- При установке проема в стене укажите его местоположение:
Если требуется ... то... расположить кромки проема на определенном расстоянии от края сегмента стены, выберите для параметра "Расположение вдоль стены" значение "Смещение/Центр", а затем введите значение параметра "Автоматическое смещение". центрировать проем на сегменте стены, выберите для параметра "Расположение вдоль стены" значение "Смещение/Центр", а затем укажите точку рядом с центром сегмента стены. расположить проем в произвольном месте вдоль стены, выберите для параметра "Расположение вдоль стены" значение "Нет". - Укажите вертикальное выравнивание проема по высоте подоконника или по высоте верхней точки.
Если требуется... то... выровнять проем по высоте подоконника, выберите для параметра "Вертикальная привязка" значение "Подоконник", а затем введите значение параметра "Высота подоконника". выровнять проем по высоте верхней точки, выберите для параметра "Вертикальная привязка" значение "Верхняя точка", а затем введите значение параметра "Высота верхней точки". - Укажите точку вставки проема в стену или укажите его автономность.
Если требуется ... то... установить проем в стену, выберите стену и укажите точку вставки в нее. установить автономный проем, нажмите клавишу Enter и укажите точку вставки и угол поворота проема. - После установки проемов нажмите клавишу Enter.
