Соединение стен

Данная процедура используется для объединения базовых линий двух стен с целью создания единого сегмента стены. Стыкуемые между собой стены должны отвечать следующим условиям:

• Прямолинейные стены должны иметь коллинеарные базовые линии и соприкасаться в одной точке.
• Дуговые стены должны иметь один и тот же центр и радиус и соприкасаться в одной точке.
• Стены должны иметь один и тот же стиль и одинаковую толщину.
• Стены должны принадлежать одной и той же группе подчистки.

Стыковке стен сопутствует перенос всех вспомогательных объектов и объектов с якорным креплением из одной стены в другую. Вспомогательными объектами являются линия крыши, подошва, якоря, модификаторы поверхности, переопределения стиля стен и параметры вырезающих элементов. Объектами с якорным креплением являются двери, окна и проемы, которые крепятся к стенам якорями.

Прим.: Определенные коллинеарные сегменты стены могут казаться уже соединенными. Но если они были вычерчены как два сегмента, они фактически являются отдельными сегментами и могут быть выделены как отдельные.

На иллюстрации ниже показано соединение двух прямых сегментов стены после выделения каждого сегмента по отдельности.

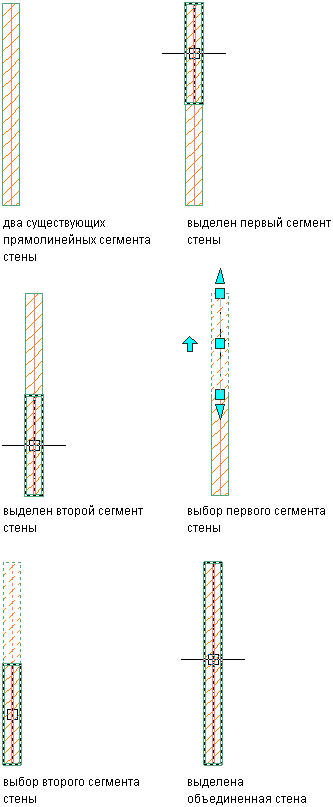

Соединение двух прямых сегментов стены

На иллюстрации ниже показано соединение двух изогнутых сегментов стены после выделения каждого сегмента по отдельности.

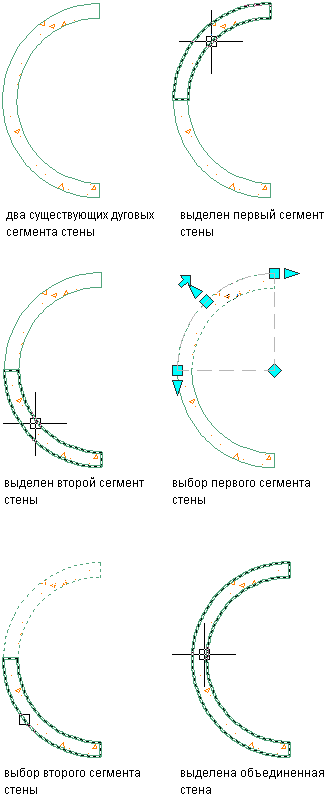

Соединение двух изогнутых сегментов стены

1. Выберите первую стену.
2. Выберите вкладку "Стена"панель "Подчистка"Соединить.
3. Выберите вторую стену.
