Удлинение компонента торца стены

Данная процедура применяется для редактирования торца стены путем удлинения компонента. Границей удлинения может служить линия, дуга, окружность. полилиния или кромка компонента стены.

1. Выберите сегмент стены с торцом, который требуется отредактировать.
2. Выберите вкладку "Стена"панель "Торец"Контекстное редактирование торца.
3. Выберите компонент, который требуется удлинить.

   За один прием можно удлинить несколько компонентов до одной границы удлинения. Нажмите клавишу ESC для отмены выбора компонента.

4. Щелкните вкладку "Контекстное редактирование"панель "Редактирование"Удлинить .
5. Выберите границу удлинения.
6. Сохраните или отмените изменения:

   Если требуется...	то...
   сохранить все изменения, внесенные в сеансе контекстного редактирования, в качестве нового стиля,	щелкните вкладку "Контекстное редактирование"панель "Правка""Сохранить как".
   отменить все изменения, внесенные в сеансе контекстного редактирования,	выберите вкладку "Контекстное редактирование"панель "Правка""Отмена" ."
   сохранить все изменения, внесенные в сеансе контекстного редактирования,	выберите вкладку "Контекстное редактирование"панель "Правка"Готово.

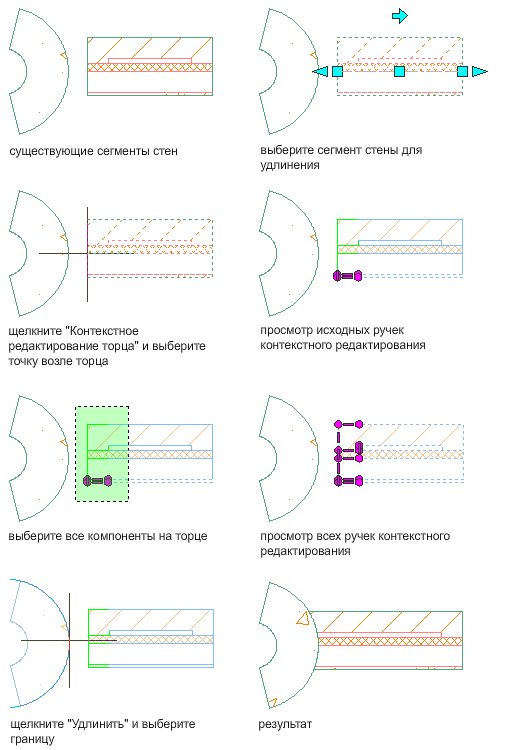

   В следующем примере выполняется удлинение компонентов до другого сегмента стены, который является границей удлинения.
