Стены относятся к самым сложным объектам. На них влияют различные стили и подстили. Если в чертеж импортируется стиль стен, который ссылается на определенный подстиль, вместе с ним будут импортированы все необходимые подстили.
Стили стен
Соглашения по именованию
Необходимо внести в наименование столько информации о структуре стен, сколько представляется целесообразным. Такой подход позволит разобраться в длинном перечне стилей стен, не прибегая к их описаниям. Первый упоминаемый компонент - это основной несущий компонент. Последним упоминаемым компонентом обычно является компонент отделки.
<Имя компонента>-<Размер в десятичных единицах> <Имя компонента>-<Размер в десятичных единицах>...
Примеры имен стилей стен:
| Описание стиля стен | Пример имени |
|---|---|
| Структура стены: внутренняя отделка из гипрока толщиной 5/8", деревянный каркас - 3 1/2", обшивка толщиной 1/2", воздушная полость в 1" и кирпичная облицовка толщиной 3 5/8". | Каркас-3.5 Кирпич-3.625 Обшивка-0.5 Воздух-1 GWB-0.625 |
| Структура стены: внутренняя отделка из гипрока толщиной 5/8" по обеим сторонам 3 1/2-дюймового деревянного каркаса. | Каркас-3.5 GWB-0.625 Обе стороны |
| Структура стены: внутренняя отделка из гипрока толщиной 5/8" по обеим сторонам деревянного каркаса переменной толщины. | Каркас-Х GWB-0.625 Обе стороны |
Наилучшие практические приемы при работе со стилями стен

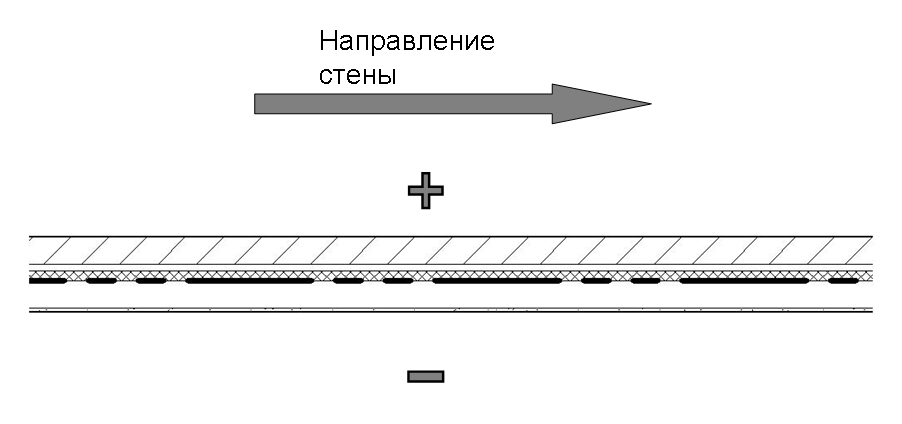

- Стены являются направленными элементами, и у них следует различать внешнюю и внутреннюю стороны. Внешняя, положительная сторона стены находится сверху стены, идущей слева направо. Компоненты стены следует описывать, перечисляя их снаружи внутрь. Компоненту, ближе всех расположенному к внешней стороне стены, присваивается номер 1, тогда как находящемуся у внутренней стороны стены будет присвоен самый большой номер.
- При задании смещения кромки компонента значение всегда должно относиться к крайней внутренней кромке компонента.
- Толщина компонентов всегда задается положительным значением.
- Приоритеты стен должны быть стандартными и основанными на принятом в AutoCAD Architecture соглашении.
- Всем компонентам стены должны быть назначены материалы.
- Отображение компонентов стены в плане обычно должно отражать параметры чертежа по умолчанию. Наилучший практический прием - назначить материалы компонентам стены и установить для параметров рабочих линий и образцов штриховок в экранном представлении плана значение "По материалу". Прим.: До появления в Architectural Desktop 2004 определений материалов распространенной и рекомендованной практикой было размещение компонентов стилей стен на вложенных слоях и задание для их параметров цвета, типа линии, веса линии и стиля печати значений "ПОСЛОЮ". Хотя в AutoCAD Architecture это технически допустимо, такая практика не рекомендуется за редкими исключениями (такими как экранное представление "Избирательное представление в плане", которое часто используется для экспорта изображений в плане консультантам, работающим с AutoCAD, которым требуется, чтобы элементы находились на предписанном для них слое с цветами, назначенными для фоновых чертежей).
- Экранное представление модели компонентов стен следует настраивать на принятые по умолчанию для чертежа значения, что позволит назначениям материалов определять цвет и штриховку стен при их просмотре на неортогональных видах.
- Стили стен следует классифицировать. Тем самым будет обеспечены более гибкая работа со спецификациями и марками и большие возможности управления экранными представлениями. Прим.: Определение классификации Uniformat II поставляется в файле Uniformat II Classifications (1997 ed).dwg, находящемся в папке AEC ContentStyles. Данное определение классификации довольно обширно и во многих случаях подходит для классификации всех типов стилей объектов AutoCAD Architecture в соответствии с унифицированным стандартом.
- Для стен с одной или несколькими явными внутренними размерными точками (например, снаружи несущего компонента) такие точки должны быть указаны на вкладке "Компоненты" стиля стен в столбце "Размеры". Тем самым будет обеспечено более точное применение AD-размеров.
- Также для более эффективного использования AD-размеров компонентам стен следует назначать определение "Несущий элемент" или "Не несущий элемент" в столбце "Тип" на вкладке "Компоненты".
- У стен должна быть внутренняя и внешняя стороны, заданные в определении стиля стен, что гарантирует более точную расстановку AD-размеров.

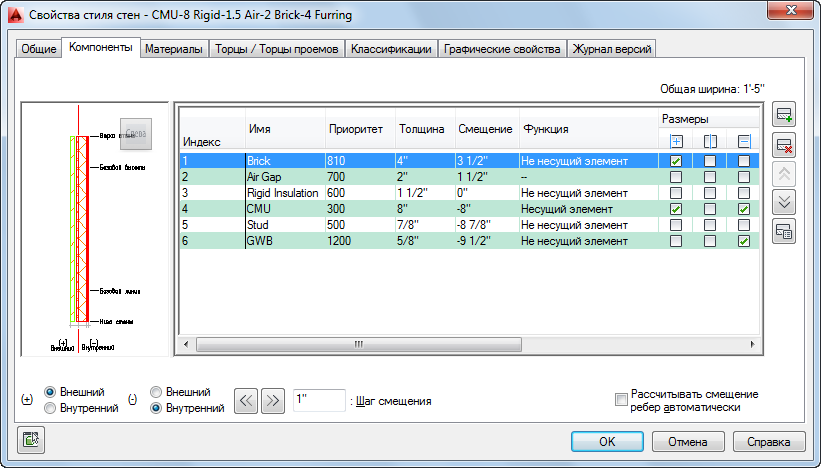

Для обеспечения точной расстановки AD-размеров компонентам стены на следующей иллюстрации назначены типы "Несущий элемент" или "Не несущий элемент". Также заданы размерные точки и внешняя/внутренняя стороны стены.
Стили торцов стен
Стили торцов стен предназначены для использования совместно с определенными стилями стен. Их можно использовать для определения фактических конечных условий, а также состояний проемов в стиле торцов проемов в стене.
Соглашения по именованию:
Стили торцов стен должны именоваться в соответствии со стилем стены, с которым они применяются, с указанием условия, для которого они предназначены:
<Связанный стиль стен> (<Конечное условие><Номер>)
Примеры имен стилей торцов стен:
| Описание стиля торцов стен | Пример имени |
|---|---|
| Для определения первого конечного условия к стилю стены Каркас-3.5 Кирпич-3.625 Обшивка-0.5 Воздух-1 GWB-0.625. | Каркас-3.5 Кирпич-3.625 Обшивка-0.5 Воздух-1 GWB-0.625 (Конец1) |
| Для определения возможного второго конечного условия к стилю стены Каркас-3.5 Кирпич-3.625 Обшивка-0.5 Воздух-1 GWB-0.625. | Каркас-3.5 Кирпич-3.625 Обшивка-0.5 Воздух-1 GWB-0.625 (Конец1) |
| или для определения первого условия косяка к стилю стены Каркас-3.5 Кирпич-3.625 Обшивка-0.5 Воздух-1 GWB-0.625. | Каркас-3.5 Кирпич-3.625 Обшивка-0.5 Воздух-1 GWB-0.625 (Косяк1) |
Наилучшие практические приемы при работе с торцами стен:
- Торцы прочерчиваются для каждого компонента. Компоненты, для которых торцы не определены, заканчиваются при пересечении с торцом другого компонента. По этой причине требуется прочерчивать завершенный торец для каждого компонента, кроме тех случаев, когда предполагается завершать его в том месте стены, в котором обнаружится торец.
- Торцы располагаются перпендикулярно к направлению стены. Конечные точки каждого торца обычно прочерчивают так, чтобы воображаемая линия, соединяющая их, была перпендикулярна к кромкам стен, кроме тех случаев, когда торец наклоняется преднамеренно.
- Обычно не рекомендуется определять торцы для стен с компонентами переменной толщины. При изменении толщины компонента связанный с ним торец изменит свои характеристики в соответствии с изменением толщины, однако его пропорции сохранятся, что приведет к искажениям краевого эффекта.
Стили торцов проемов в стенах
Стили торцов проемов в стенах применяются к дверям, окнам, проемам и дверным/оконным сборкам, вставляющимся в стену. Они состоят их коллекции стилей торцов стен, применяющихся к условиям верхней точки, косяка и подоконника в проеме.
Соглашения по именованию стилей торцов проемов в стенах:
Соглашение по именованию стилей торцов проемов в стенах подобно тому, которое принято для стилей торцов стен:
<Связанный стиль стен> (Проем<Номер>)
Примеры имен стилей торцов проемов в стенах:
| Описание стиля торцов проемов в стенах | Пример имени |
|---|---|
| Стиль торцов проемов в стенах для стиля стены с именем Каркас-3.5 Кирпич-3.625 Обшивка-0.5 Воздух-1 GWB-0.625 . | Каркас-3.5 Кирпич-3.625 Обшивка-0.5 Воздух-1 GWB-0.625 (Проем1) |
Определения групп подчистки стен
Определения групп подчистки стен должны позволять перемещать или копировать объекты, прикрепленные якорями к стенам из других групп подчистки, в стены из текущей группы подчистки, пока не появится непреодолимая причина, не допускающая этого. Подчистка между главным чертежом и чертежами внешних ссылок должна быть включена по умолчанию, если это не слишком снижает производительность. Для определений групп подчистки отсутствуют соглашения по наименованию.
Стили модификатора поверхности
Модификаторы поверхности обычно лучше всего создавать динамически, вначале вычерчивая 2D полилинию, а затем преобразуя ее в модификатор поверхности. В ходе этой процедуры выдается запрос имени, назначаемого новому стилю модификатора, который создается на основе геометрии. Стили модификаторов поверхности определяют минимум информации о форме самого модификатора. В настоящее время отсутствуют соглашения по наименованию или применению стилей модификаторов поверхностей.
Инструменты палитр, предназначенные для стен
Единственным стилем, связанным со стенами, который можно назначить инструменту палитры, является сам стиль стен. Однако при использовании стиля стен все используемые им вложенные стили, такие как стили торцов стен и стили торцов проемов в стенах, будут импортированы вместе с ним автоматически. Кроме того, имеются свойства инструмента, для которых, возможно, потребуется задать значения по умолчанию перед сохранением инструмента в каталоге:
- Привязка: В случае внешних стен базовая линия обычно определяется как критическое размерное положение в структуре стены. В таких случаях следует задать для параметра привязки стандартное значение "Базовая линия".
- Определения группы подчистки: если описана стена, которая не должна подчищаться с другими стенами, не относящимися к тому же типу, можно предварительно задать определение группы подчистки, вместе с которым производится вставка. Внимание: Для задания стандартного определения группы подчистки стен вначале требуется задать библиотечный чертеж, в котором имеется определение группы подчистки, а затем - определить группу подчистки, которая будет использоваться. Даже если группа подчистки уже существует в текущем чертеже, она не будет использоваться, пока не определено положение определения.

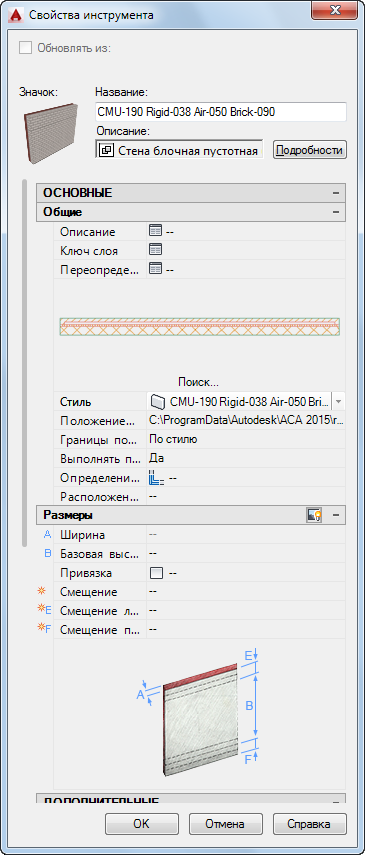

Стандартные значения параметров инструмента стен, позволяющие определить определение группы подчистки по умолчанию и привязки.
