Эта процедура используется для установления связи инструмента, находящегося в каталоге Библиотеки компонентов, с палитрой инструментов в AutoCAD Architecture.
Установление связи инструмента из каталога в Библиотеке компонентов
- Откройте палитру инструментов, на которую необходимо поместить инструмент из Библиотеки компонентов.
- Выберите

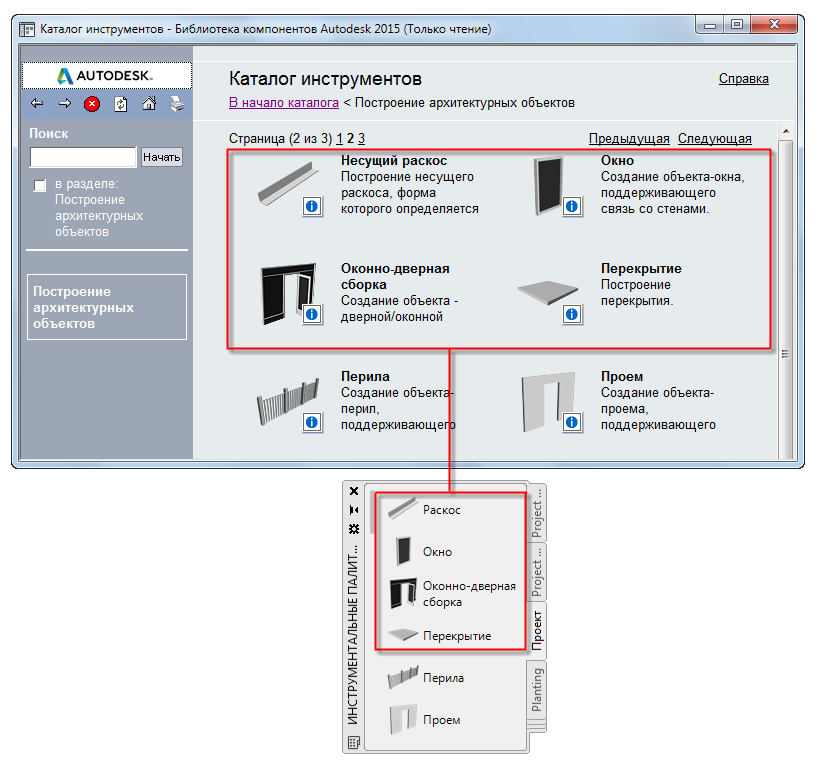

и перейдите к инструментальной палитре или категории в каталоге инструментов, содержащей инструменты, которые требуется копировать. - Поместите указатель поверх i-drop рядом с данным инструментом так, чтобы указатель изменился, приняв форму пипетки (
). Чтобы скопировать несколько инструментов, нажмите и удерживайте клавишу CTRL, одновременно отмечая нажатием каждый инструмент. Затем поместите пипетку на любой из выбранных инструментов. Кроме того, можно выбрать все инструменты в текущей категории, нажав правую кнопку мыши и выбрав позицию "Выбрать все".
- Перетащите пипетку в какую-либо палитру в наборе палитр инструментов.
- Чтобы обновить инструмент, выберите его, щелкните правой кнопкой и выберите "Обновить инструмент".
Другой способ: можно выбрать инструмент на палитре инструментов, щелкнуть правой кнопкой и выбрать "Свойства". После этого выбрать "Обновить" из таблицы "Свойства".

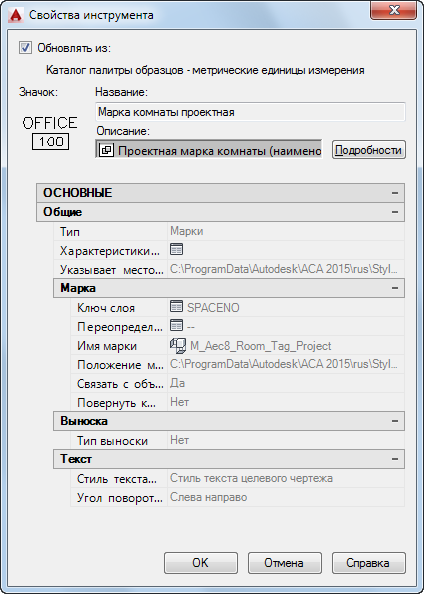

Обновление инструмента с помощью электронной таблицы "Свойства".
Прим.: При выборе "Обновить из" для всех свойств инструмента в этой электронной таблице устанавливается характеристика "только чтение". Свойства данного инструмента следует изменять в Библиотеке компонентов. - Нажмите "ОК".
