Создание оконной и дверной сборки с пользовательскими параметрами

1. Откройте инструментальную палитру, содержащую требуемый инструмент оконной/дверной сборки, и выберите этот инструмент.
   Прим.: Или же можно щелкнуть вкладку "Главная" панели "Создание" в раскрывающемся списке "Дверь" "Дверная/оконная сборка".
2. На палитре свойств разверните "Базовые" "Общие" и выберите стиль.
3. В пункте "Границы пространств" определите, можно ли использовать эту дверную и оконную сборку как ограничивающий объект для пространств с ассоциативными связями.

   Возможны три варианта:

   • Да: эту дверную и оконную сборку можно использовать в качестве ограничивающего объекта для пространств с ассоциативными связями.
   • Нет: эту дверную и оконную сборку нельзя использовать в качестве ограничивающего объекта для пространств с ассоциативными связями.
   • По стилю: для этой дверной и оконной сборки будут использованы параметры границ, заданные в стиле дверных и оконных сборок.
4. Разверните "Размеры" и измените размеры оконной/дверной сборки.

   Если требуется задать...	то...
   ширину оконной/дверной сборки,	введите значение параметра "Длина".
   высоту оконной/дверной сборки,	введите значение параметра "Высота".
   высоту подступенка оконной/дверной сборки,	введите значение в поле "Высота подступенка".
   углы соединения в начале и конце,	введите значения соединений под углом в поле "Угол соединения в начале" и "Угол соединения в конце".

5. Разверните "Местоположение" и измените свойства местоположения оконной/дверной сборки.

   Если требуется задать...	то...
   положение оконной/дверной сборки,	для опции "Расположение вдоль стены" выберите "Произвольное" или "Смещение/По центру". Прим.: Если выбрано "Смещение/По центру", следует ввести значение в поле "Автоматическое смещение".
   вертикальную привязку оконной/дверной сборки,	для опции "Вертикальная привязка" выберите "По верхней точке" или "По высоте порога/подоконника".
   верхнюю точку оконной/дверной сборки,	введите значение в поле "Верхняя точка".
   высоту порога/подоконника оконной/дверной сборки,	введите значение в поле "Высота порога/подоконника".
   угол поворота оконной/дверной сборки,	введите значение в поле "Вращение".

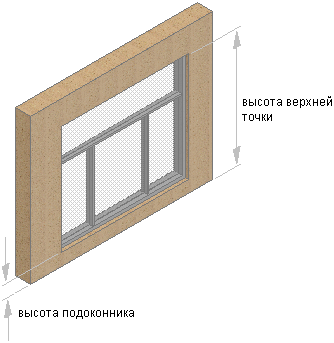

   Вертикальная привязка определяет, как оконная/дверная сборка размещается в стене и каким образом изменяется высота оконной/дверной сборки. Опции "Высота порога/подоконника" и "Верхняя точка" позволяют определить рабочую точку оконной/дверной сборки. Можно установить рабочую точку по высоте порога/подоконника или по верхней точке. Значение вертикальной привязки определяет вертикальное положение рабочей точки в стене.

   Изменение высоты оконной/дверной сборки выполняется относительно рабочей точки. Например, если рабочая точка окна задана по высоте порога/подоконника, значение вертикальной привязки 0", а высота оконной/дверной сборки равна 7'–0'', верхняя точка оконной/дверной сборки будет располагаться на высоте 7'–0'' от базовой линии стены. Если изменить высоту на 6'–8'', высота бруса оконной коробки останется равна 0'', а верхняя точка оконной/дверной сборки станет равна 6'–8''. В данном случае привязка рабочей точки выполняется по высоте подоконника.

   Если задать рабочую точку по верхней точке оконной/дверной сборки, значение вертикальной привязки 7'–0'', а высота оконной/дверной сборки равна 7'–0'', верхняя точка оконной/дверной сборки будет располагаться на высоте 7'–0'' от базовой линии стены. При изменении высоты оконной/дверной сборки на 6'–8'' верхняя точка оконной/дверной сборки остается на высоте 7'–0'', а высота порога/подоконника станет равна 4''. В данном случае привязка рабочей точки выполняется по верхней точке.



   Совет: Чтобы освободить больше места для области рисования, можно свернуть или скрыть палитру свойств.
6. Выберите в области рисования стену или нажмите клавишу Enter, а затем укажите точку вставки оконной/дверной сборки.
7. Добавьте оконные/дверные сборки и нажмите клавишу Enter.
