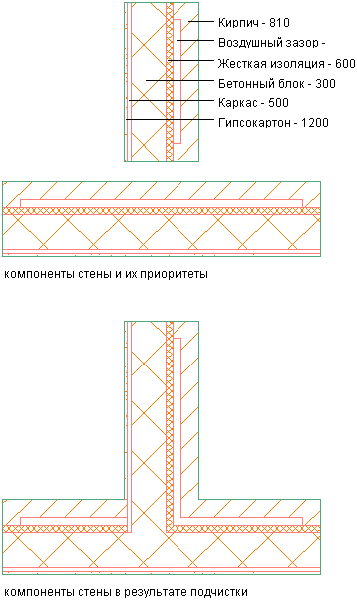

Порядок подчистки каждого компонента стены в местах соединений с компонентами пересекающейся стены определяется приоритетом компонента. Когда компонент пересекается с другими стенами, меньшему номеру компонента соответствует более высокий приоритет.
Приоритеты подчистки стен
В приведенной ниже таблице указаны приоритеты подчистки по умолчанию для компонентов, используемых в образцах стилей стен, которые содержатся в каталогах AutoCAD Architecture. Чтобы иметь возможность менять режим подчистки соединений с другими стенами, разрешается приписывать компонентам стен в стилях стен и отдельным стенам различные приоритеты.
| Компонент | Номер |
|---|---|
| Воздушный зазор | 700 |
| Воздушный зазор (кирпич/кирпич) | 805 |
| Воздушный зазор (ж-б/ж-б) | 305 |
| Воздушный зазор (каркас/каркас) | 505 |
| Кирпич | 800 |
| Кирпичная облицовка | 810 |
| Стойка дверной коробки | 1800 |
| Шкафы - Задняя поверхность | 2030 |
| Шкафы - Основание | 2010 |
| Шкафы - Стойка | 2020 |
| Шкафы - Верх | 2000 |
| ж/б | 300 |
| ж/б-облицовка | 350 |
| Бетон | 200 |
| Бетон (опора) | 200 |
| Стекло | 1200 |
| GWB | 1200 |
| GWB (X) | 1200,1210,1220,1230 |
| Изоляция (ж-б/кирпич, каркас/кирпич) | 600 |
| Металлическая панель | 1000 |
| Сборная панель | 400 |
| Жесткая изоляция (кирпич) | 404 |
| Наружная обшивка | 900 |
| Штукатурный гипс | 1100 |
| Каркас | 500 |
| Туалетная секция | 3000 |
