Эта процедура используется для создания лестницы с круглым сечением или винтовой лестницы. Винтовая лестница снизу доверху обращается вокруг общей центральной точки.
Пользователь может задать радиус непосредственно или на экране, только если нет ограничений на траекторию лестницы. В противном случае, радиус определяется на основании заданной длины проступи и параметров формы лестницы. При этом для получения нужного радиуса необходимо отрегулировать длину проступи.
Создание винтовой лестницы

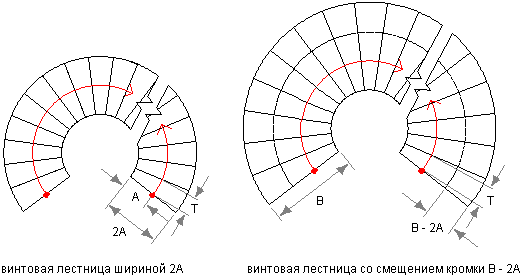

Чтобы создать винтовую лестницу с заданной шириной проступи (T) на заданном расстоянии от внутренней кромки, вначале сформируйте лестницу, ширина которой вдвое превышает заданное расстояние (A). Затем используйте функцию "Адаптация кромок", чтобы сместить внешнюю кромку в положение, соответствующее общей ширине B. Расстояние смещения равно B - 2A.
Создание винтовой лестницы с заданной шириной проступи на заданном расстоянии
Совет: Чтобы обеспечить отображение палитры свойств, перед выбором инструмента щелкните
Свойства.
Свойства. - Откройте нужную для работы инструментальную палитру и выберите инструмент лестницы.
При необходимости прокручивайте палитру, пока не появится нужный инструмент.
Прим.: Альтернативный способ: Щелкните.
- На палитре свойств перейдите на вкладку "Проектирование" разверните узлы "Основные" и "Общие".
- Выберите стиль.
- Для параметра "Форма" выберите значение "Винтовая".
- Задайте для лестницы горизонтальную ориентацию.

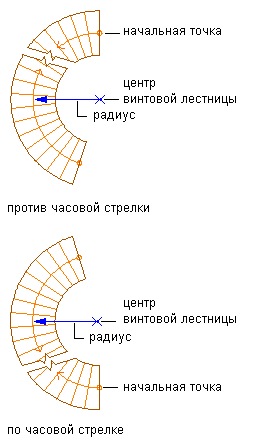

Если требуется... то... начертить винтовую лестницу с направлением поворота против часовой стрелки, для параметра "Направление по горизонтали" выберите значение "Против часовой стрелки". начертить винтовую лестницу с направлением поворота по часовой стрелке для параметра "Направление по горизонтали" выберите значение "По часовой стрелке".
Определение для винтовой лестницы направления по горизонтали,
- Задайте для лестницы тип вертикальной ориентации.
Если требуется.. то... начертить лестницу от данного массива пола до массива пола, расположенного выше , для параметра "Направление по вертикали" выберите значение "Вверх". начертить лестницу от данного массива пола до массива пола, расположенного ниже, для параметра "Направление по вертикали" выберите "Вниз". Прим.: Если для параметра "Ограничить" установлено значение "Площадка", то вертикальная ориентация будет "вверх", и изменить ее нельзя. - Разверните узел "Размеры".
- Задайте ширину, высоту и привязку лестницы.
Если требуется.. то... задать ширину лестницы, введите значение параметра "Ширина". задать высоту лестницы "от пола до пола", введите значение параметра "Высота". задать привязку лестницы, введите значение параметра "Привязка". От выбранного пользователем значения параметра "Привязка" зависит точка вставки при размещении лестницы (внутри, по центру или снаружи) в начале лестничного пролета. - Определите способ завершения лестницы.
Если требуется... то... завершить лестничный пролет подступенком , для параметра "Ограничить" выберите значение "Подступенок".
Прим.: Полная высота лестницы, завершаемой подступенком, меньше заданной высоты "от пола до пола" на толщину одной проступи.завершить лестничный пролет проступью, для параметра "Ограничить" выберите значение "Проступь".
завершить лестничный пролет площадкой, для параметра "Ограничить" выберите "Площадка".
Прим.: Если для параметра "Направление по вертикали" установлено значение "Вниз", то для параметра "Ограничить" устанавливается значение "Подступенок", которое не может быть изменено. - Задайте радиус лестницы:
Если требуется... то... задать точный радиус винтовой лестницы, для параметра "Указать на экране" выберите "Нет" и введите значение параметра "Радиус". задавать радиус лестницы динамически, для параметра "Указать на экране" выберите "Да". - Выберите тип зависимости, которая будет использоваться при создании винтовой лестницы.
Если требуется... то... создать винтовую лестницу без привязок, для параметра "Ограничение" выберите значение "Нет". создать винтовую лестницу с поворотом лестничного марша на заданное число градусов, для параметра "Зависимость" выберите "Всего градусов" и введите значение параметра "Угол дуги". Здесь учитывается конечная площадка или проступь. создать винтовую лестницу с заданным углом поворота (в градусах) каждой проступи лестницы, для параметра "Зависимость" выберите "Градусов на проступь" и введите значение параметра "Угол дуги". - Щелкните
рядом с "Правилами расчета" и,
если требуется... то... задать общую линейную длину лестницы, введите значения параметров "Общая длина лестницы" и "Количество ступеней" и нажмите кнопку "ОК". - Если для параметра "Общая длина лестницы" установлен режим
(автоматически), то значение длины вычисляется на основании размера проступи и количества ступеней. - Если для параметра "Общая длина лестницы" установлен режим
(задается пользователем), то значение длины лестницы равно введенному пользователем размеру, а остальные три значения корректируются в соответствии с пределами размеров. - Если для параметра "Количество ступеней" установлен режим (задается пользователем), ширина проступи увеличивается или уменьшается таким образом, чтобы лестница разместилась в отведенном пространстве.
задать общее количество подступенков, введите значение параметра "Количество ступеней" и нажмите кнопку "ОК". - Когда параметр "Количество ступеней" установлен в состояние (автоматически), то количество подступенков зависит от общей длины и общей высоты лестницы, а также от пределов размеров, заданных на вкладке "Правила проектирования". Выполняется автоматическое регулирование "Общей длины лестницы".
- Если для параметра "Количество ступеней" установлен режим (задается пользователем), то пользователь может задать значение, которое используется для вычисления ширины проступи и высоты подступенка. Если эти величины выходят за предельные значения для лестниц, то выводится сообщение об ошибке.
задать высоту каждого подступенка в лестничном марше, для всех полей выберите режим (автоматически), щелкните на значке параметра "Подступенок" так, чтобы он сменился на (задается пользователем), и введите значение параметра "Подступенок". Нажмите "OK". задать ширину для каждой проступи лестничного марша, для всех полей выберите режим (автоматически), щелкните на значке рядом с параметром "Проступь" так, чтобы он сменился на (задается пользователем), и введите значение параметра "Проступь". При установке ширины проступи можно также задать значение параметра "Количество ступеней". Нажмите "OK". Прим.: Если какое-либо значение устанавливается в таблице "Правила расчета" как задаваемое пользователем, его можно изменять непосредственно на палитре свойств.Прим.: Если рядом с каким-либо полем диалогового окна "Правила расчета" отображается значок
, то значение этого поля не может быть изменено до тех пор, пока характеристика другого поля (задается пользователем) не изменится на (автоматически). - Если для параметра "Общая длина лестницы" установлен режим
- Разверните "Дополнительные параметры".
- Задайте "Параметры для этажей".
Если требуется... то... в верхней части лестницы изменить толщину отделочного материала массива пола, введите значение параметра "Пол вверху". в верхней части лестницы изменить глубину каркаса, введите значение параметра "Перекрытие вверху". в нижней части лестницы изменить толщину отделочного материала массива пола, введите значение параметра "Пол внизу". - Установите минимальную высоту или количество ступеней в лестничном марше или задайте "*НЕТ*".
- Задайте максимальную высоту или количество ступеней в лестничном марше или выберите значение "*НЕТ*".

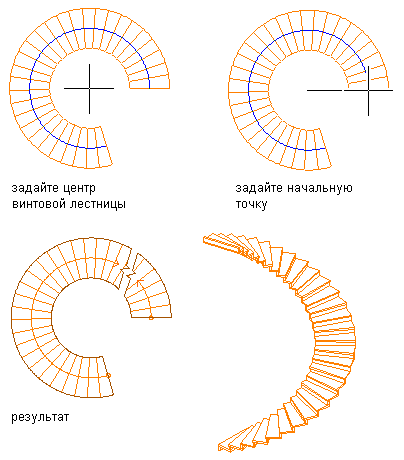

- Задайте центральную точку винтовой лестницы.
- Задайте местоположение лестницы.
- Продолжите создание лестниц или нажмите Enter.
