Листы являются окончательным результатом проектирования здания. Листы создаются после создания конструкций для всех частей модели здания, а также необходимых видов модели, выносных элементов, разрезов и фасадов. После формирования виды перетаскивают на листы и создают виды листа.
Проектирование здания - процесс итеративный. В ходе работы придется неоднократно возвращаться на предыдущие стадии составления планов и вносить изменения в конструкции, элементы и виды. Эти изменения будут отражаться на листах.

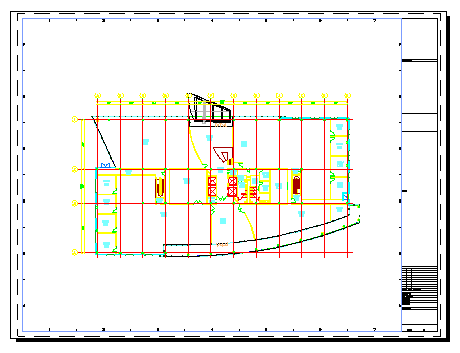

Лист с планом здания
При создании листов рекомендуется учитывать следующие соображения:
- Содержание листа зависит от видов, вставленных в него с помощью ссылок, а также от конструкций, на которые ссылаются виды.
- Настройки видовых экранов вида листа определяются в виде пространства модели, помещенном на лист с чертежа вида.
- Лист содержит все предназначенные для вывода на печать настройки и основную надпись.
