Редактирование с помощью ручек

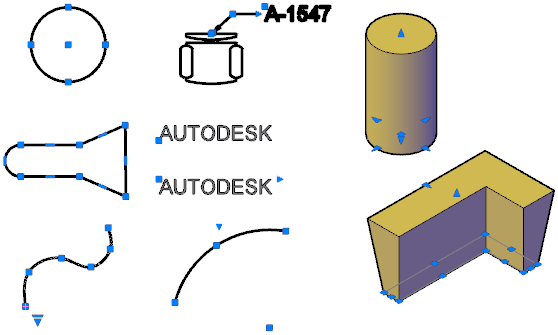

Можно изменить форму, перемещать или изменять объекты другими способами с помощью ручек и режимов работы с ручками различных типов.

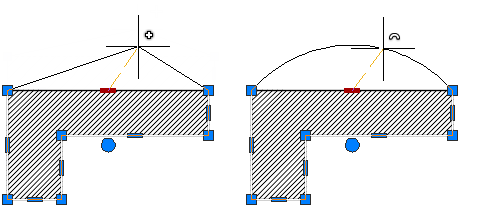

Объекты с многофункциональными ручками

Следующие объекты содержат многофункциональные ручки, которые позволяют использовать параметры для конкретного объекта и, в некоторых случаях, для конкретной ручки:

  • 2D-объекты: линии, полилинии, дуги, эллиптические дуги, сплайны и объекты штриховки.
  • Объекты аннотаций: объекты размера и мультивыноски.
  • 3D-тела: 3D-грани, ребра и вершины.

Важные замечания

  • Для объектов, расположенных на заблокированных слоях, ручки не отображаются.
  • Если выбрано несколько объектов с совпадающими ручками, эти объекты можно редактировать в режиме работы с ручками; однако параметры для данной ручки или объекта будут недоступны.

Советы для растягивания с помощью ручек

  • Если выбрать несколько ручек на объекте, чтобы растянуть его, форма объекта между выбранными ручками остается неизменной. Чтобы выбрать несколько ручек, удерживайте SHIFT нажатой и выберите дополнительные ручки.
  • Но если перетаскивать ручки, расположенные на текстовых объектах, в точках вхождений блоков, на серединах отрезков, в центрах кругов и на объектах-точках, то вместо растягивания происходит перемещение всего объекта.
  • Растягивание двумерного объекта, расположенного на плоскости, отличной от текущей ПСК, происходит именно в плоскости, где он был создан.
  • Если выбрать ручку квадранта и растянуть круг или эллипс, а затем указать расстояние в запросе на ввод команды для ввода нового радиуса — вместо того, чтобы переместить ручку, — это расстояние измеряется от центра круга, а не от выбранной ручки.

Ограничение отображения ручек для повышения производительности

Можно ограничить максимальное количество объектов, для которых будут отображаться ручки. Например, если чертеж содержит объекты-штриховки или полилинии с большим количеством ручек, выбор таких объектов может занять много времени. Режим подавления ручек в случае, если исходный набор содержит больше объектов, чем задано, устанавливается системной переменной GRIPOBJLIMIT. При добавлении объектов к исходному набору ограничение не действует.
