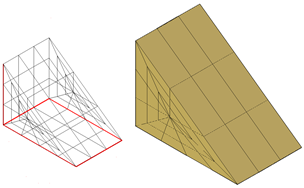

Создание сети-клина с прямоугольными или квадратными гранями.
Основание клина вычерчивается параллельно плоскости XY текущей ПСК, а наклонная грань располагается напротив первого указанного угла основания. Высота клина параллельна оси Z.
Задать количество секций сети-клина по умолчанию можно в диалоговом окне "Параметры сетевых примитивов".
После создания сетевого примитива текущую степень сглаживания объекта можно изменять.
Параметры создания сети-клина
С помощью параметра "Клин" команды СЕТЬ можно несколькими способами устанавливать размер и поворот создаваемых сетей-клиньев.
- Построение равностороннего клина. Используется параметр "Куб".
- Определение угла поворота. Для установки угла поворота сети-клина в плоскости XY используется параметр "Куб" или "Длина".
- Начало от центральной точки. Используется параметр "Центральная точка".
