Создание круглого кольцеобразного тела, форма которого напоминает внутреннюю камеру шины.

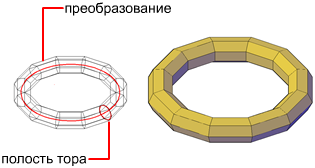

Сеть-тор имеет два значения радиуса. Одно значение определяет саму трубу. Другое значение определяет траекторию, которая равна расстоянию от центра тора до центра трубы. По умолчанию тор строится параллельно плоскости оси XY текущей ПСК и разделяется ею пополам.
Допускается построение самопересекающихся сетей-торов. Самопересекающийся сеть-тор не имеет центрального отверстия, потому что радиус полости больше, чем радиус тора.
Можно также использовать диалоговое окно "Параметры сетевых примитивов", чтобы задать количество секций сети-тора по умолчанию.
После создания сетевого примитива текущую степень сглаживания объекта можно изменять.
Параметры создания тора
С помощью параметра "Тор" команды СЕТЬ можно несколькими способами устанавливать размер и поворот создаваемых сетей-торов.
- Установка размера или радиуса окружности и плоскости ее размещения. Для определения размера сети-тора в любом месте 3D пространства используется параметр "3Т" (Три точки). Эти три точки также определяют плоскость, в которой лежит окружность сферы. Этот параметр используется для поворота сети-тора при ее создании.
- Определение окружности или радиуса. Для определения размера сети-тора в любом месте 3D пространства используется параметр "2Т" (Две точки). Плоскость окружности шара соответствует значению координаты Z первой точки.
- Установка местоположения путем назначения касания к двум объектам. Для указания точек на двух объектах используется параметр "Ккр" (Касательная, касательная, радиус). В зависимости от указанного радиусного расстояния траектория тора располагается по возможности ближе к указанным пользователем точкам касания. Можно установить отношение касания с окружностями, дугами, отрезками и некоторыми 3D объектами. Эти точки касания проецируются на текущую ПСК. На внешний вид касания влияет текущая степень сглаживания.
