Окно визуализации

Отображение визуализированного выходного файла текущей модели.

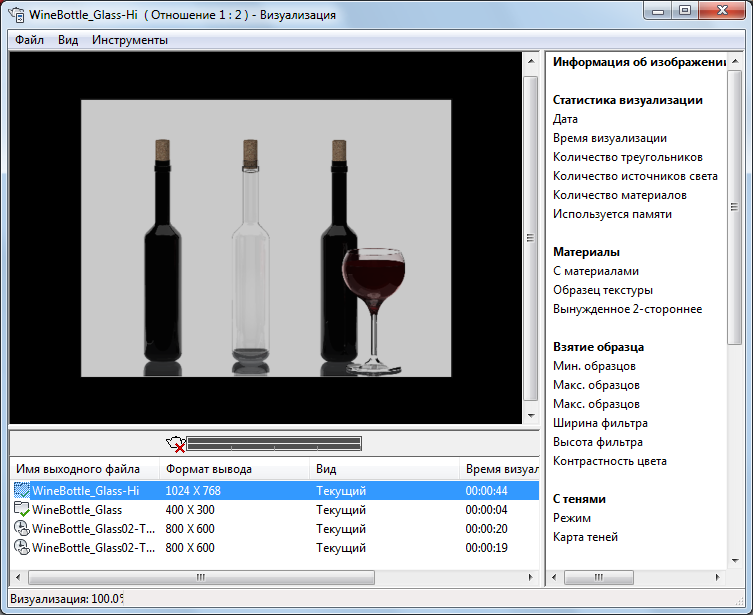

Окно "Визуализация" разделено на три панели:

Панель "Изображение". Отображает визуализированное изображение.
Панель "Статистика". Расположено с правой стороны. Отображает текущие настройки, используемые для визуализирования.
Панель "Журнал". Расположено внизу. Отображает хронологию визуализирования изображений из текущей модели и индикатор хода выполнения процесса визуализирования.

Окна визуализации открываются по отдельности для каждого чертежа, из которого создаются визуализированные изображения. Визуализированное изображение из любого чертежа всегда появляется в соответствующем окне визуализации.

В окне визуализации можно

Сохранять изображение в файле.
Сохранять копию изображения в файле.
Отслеживает ход выполнения текущей визуализации.
Просматривать настройки, используемые для текущей визуализации.
Отслеживать предысторию визуализации модели.
Очищать, удалять или очищать и удалять изображение из журнала визуализации.
Зумированием увеличивать видимые размеры сечения визуализированного изображения с панорамированием изображения и последующим возвратом к исходным размерам.

Список параметров

Отображаются следующие параметры.

Меню "Файл"

Сохраняются визуализированные изображения.

Сохранить

Сохраняется изображение в файле растрового формата. Дополнительные сведения см. в разделе "Сохранение и повторное воспроизведение визуализированного изображения".

При визуализации в окне визуализации нельзя пользоваться командой СОХРИЗОБ. Эта команда применяется только при визуализации на видовой экран.

Сохранить копию

Сохраняется копия изображения по новому адресу без изменения адреса, хранящегося в текущей записи.

Выход

Закрывается окно визуализации.

При новом открытии окна визуализации сохраняется журнал прошлых визуализаций.

Меню "Вид"

Отображает разные элементы, из которых состоит окно визуализации.

Зона состояния: Отображает строку состояния под панелью "Журнал".
Панель "Статистика": Отображает панель "Статистика" полностью.

Меню "Сервис"

Содержит команды зумирования для увеличения и уменьшения визуализированного изображения.

Увеличить: Увеличивает масштаб визуализированного изображения в панели "Изображение". При увеличении размеров можно панорамировать изображение.
Уменьшить: Уменьшает масштаб визуализированного изображения в панели "Изображение".

Панель "Изображение"

Основной объект вывода целевого изображения для системы визуализации.

Коэффициент масштабирования: Коэффициент масштабирования принимает значения степеней "2" в интервале от 1:64 до 64:1. Коэффициент масштабирования можно изменить колесиком мыши.

Индикатор хода выполнения / Строка состояния

До получения окончательного результата изображение проходит четыре стадии: трансляцию, излучение фотонов, финальную сборку и визуализацию. Индикатор хода выполнения состоит из двух полос, отражающих данные двух разных видов.

Верхняя полоса отражает ход выполнения текущей фазы операции.
Нижняя полоса показывает ход выполнения всей процедуры визуализации.

Фазы трансляции и визуализации выполняются всегда. Излучение фотонов и финальная сборка выполняются только при выборе соответствующих параметров. Время выполнения подсчитывается только для активных фаз операций.

Визуализацию также можно отменить, для этого следует щелкнуть значок Х рядом с индикатором хода выполнения операции или просто нажать клавишу ESC.

В строке состояния, расположенной в нижнем левом углу окна визуализации, отображается копия верхнего сегмента индикатора хода выполнения операции.

Панель "Журнал"

В журнальные записи входят следующие данные

Имя выходного файла. Имя файла визуализации и указатель типа визуализации.
Формат вывода.
Вид. Имя вида, визуализация которого выполняется. Если именованные виды не используются, то вид запоминается в качестве текущего вида.
Время визуализации. Время визуализации, измеряемое в часах : минутах : секундах.
Набор параметров визуализации. Имя используемого набора параметров визуализации.

Сохраняется любая журнальная запись, в которой имеется имя файла.

Панель "Журнал" - контекстное меню

При нажатии правой кнопки мыши на любой журнальной записи открывается меню, содержащее указанные ниже параметры:

Визуализировать повторно: Повторно запускает систему визуализации для выбранной журнальной записи.
Сохранить: Открывается диалоговое окно "Выходной файл визуализации", позволяющее сохранить изображение на диске. Если выбрана временная запись, то при сохранении она преобразуется в обычную запись.
Сохранить копию: Сохраняется копия изображения по новому адресу без изменения адреса, хранящегося в текущей записи. Открывается диалоговое окно "Выходной файл визуализации".
Сделать параметры визуализации текущими: Загружает параметры визуализации, связанные с выбранной журнальной записью, если имеется несколько журнальных записей, которые используют разные параметры визуализации.
Удалить из списка: Запись удаляется из журнала с сохранением всех связанных с ней файлов изображений.
Удалить файл вывода: Визуализированное изображение удаляется из панели "Изображение".

Панель "Статистика"

Данная информация зависит от настроек, выполненных в диалоговом окне "Диспетчер параметров визуализации", и от информации, созданной во время визуализации.
