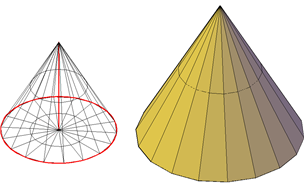

Создание сети-конуса в заостренной или усеченной форме с круговым или эллиптическим основанием.
По умолчанию основание сети-конуса лежит в плоскости XY текущей ПСК, а высота конуса параллельна оси Z.
Задать количество секций сети-конуса по умолчанию можно в диалоговом окне "Параметры сетевых примитивов".
После создания сетевого примитива текущую степень сглаживания объекта можно изменять.
Параметры создания сети-конуса
С помощью параметра "Конус" команды СЕТЬ можно несколькими способами устанавливать размер и поворот создаваемых сетей-конусов.
- Установка высоты и ориентации. Параметр "Конечная точка оси" используется, когда необходимо изменить ориентацию конуса путем размещения его вершины или конечной точки оси в 3D пространстве.
- Создание усеченного конуса. Параметр "Радиус верхнего основания" служит для построения усеченного конуса, суживающегося в эллиптическую или плоскую грань.
- Указание окружности и базовой плоскости. Размер и плоскость основания конуса в любом месте 3D пространства определяются параметром "3Т" (Три точки).
- Создание эллиптического основания. Для создания основания конуса, оси симметрии которого различны по длине, используется параметр "Эллиптический".
- Установка местоположения путем назначения касания к двум объектам. Для указания точек на двух объектах используется параметр "Ккр" (Касательная, касательная, радиус). В зависимости от расстояния по радиусу новый конус располагается по возможности ближе к указанным пользователем точкам касания. Можно установить отношение касания с окружностями, дугами, отрезками и некоторыми 3D объектами. Эти точки касания проецируются на текущую ПСК. На внешний вид касания влияет текущая степень сглаживания.
