Размеры

Создайте несколько типов размеров и сохраните параметры размера под именем.

Далее представлен пример нескольких типов размеров, используемых в архитектурных размерных стилях (британские единицы).

Линейные размеры

С помощью команды РЗМЛИНЕЙНЫЙ можно создавать горизонтальные и вертикальные размеры. Обратите внимание, что кнопка представляет собой раскрывающийся список, содержащий наиболее популярные команды размера.

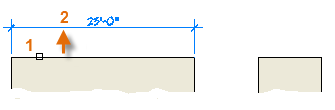

На следующей иллюстрации показан один из методов использования команды РЗМЛИНЕЙНЫЙ. После запуска команды нажмите клавишу ENTER или клавишу пробела, выберите отрезок (1) и щелкните местоположение размерной линии (2).

Для размера 8'-0" ниже можно использовать другой метод. После запуска команды РЗМЛИНЕЙНЫЙ можно щелкнуть две конечные точки (1 и 2), после чего щелкнуть местоположение размерной линии (3). С целью выравнивания размерных линий точка 3 была привязана к конечной точке ранее созданной размерной линии.

Команда РЗМЛИНЕЙНЫЙ используется для создания горизонтального и вертикального размеров, а команда РЗМПАРАЛ — для создания размеров, параллельных объекту.

Совет: Поскольку достаточно легко случайно выполнить привязку не к тому элементу или части размерного объекта, необходимо увеличить его, чтобы исключить возможность ошибки.

Редактирование размеров

Для быстрой настройки размеров рекомендуется использовать ручки.

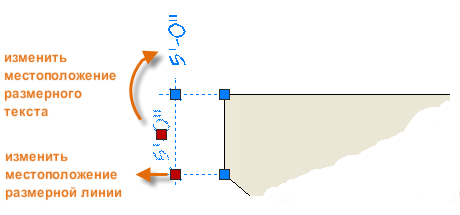

В этом примере, чтобы отобразить ручки размера, его необходимо выделить. После этого можно щелкнуть ручку в размерном тексте и перетащить ее в новое расположение или щелкнуть одну из ручек в конце размерной линии и перетащить размерную линию.

Совет: Если требуются более сложные изменения, быстрее будет просто удалить и заново создать размер.

Размерные стили

С помощью размерных стилей можно задать и обеспечить соблюдение стандартов черчения. Доступно множество размерных переменных, которые можно задать с помощью команды РЗМСТИЛЬ, позволяющей управлять практически всеми нюансами отображения и поведения размеров. Все эти параметры хранятся в каждом из размерных стилей.

По умолчанию применяется размерный стиль с именем "Стандарт" (британские единицы) или ISO-25 (метрические единицы). Он назначается для всех размеров, пока в качестве текущего размерного стиля не будет выбран другой стиль.

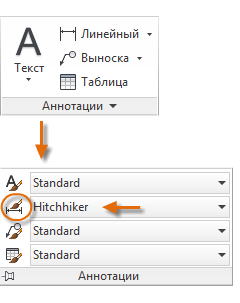

Имя текущего размерного стиля (в данном случае "Hitchhiker") отображается в раскрывающемся списке панели "Аннотация".

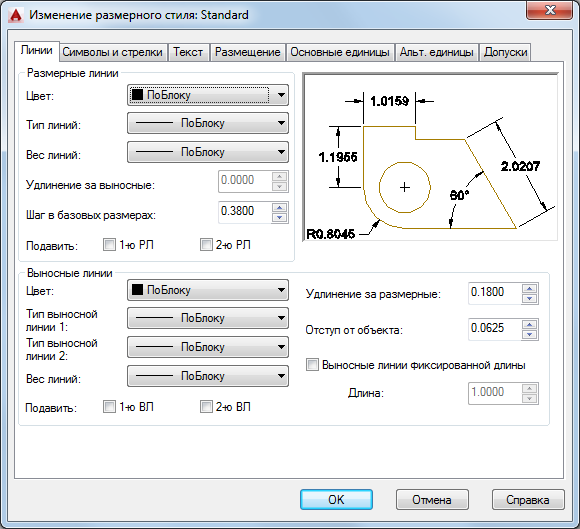

Чтобы открыть Диспетчер размерных стилей, нажмите указанную кнопку. Можно создавать размерные стили, которые будут отвечать практически любым стандартам, но необходимо затратить немало времени, чтобы задать их полностью. По этой причине рекомендуется сохранять все создаваемые размерные стили в одном или нескольких файлах шаблона.

Рекомендации

• При сохранении размерного стиля выберите для него описательное имя.
• При необходимости проверьте в CAD Manager существующие стандарты размерных стилей и файлы шаблонов чертежа.
