Работа с объектными привязками в облаках точек

Справка по привязке к ближайшей точке в облаке точек, к точке на плоском сегменте облака точек или перпендикулярно плоскому сегменту в облаке точек.

При работе с облаками точек можно использовать привязку 3D-объектов. Некоторые из режимов объектной привязки выявляют группы точек, которые образуют плоскость в 3D-модели облака точек. Для выполнения таких привязок в файле сканирования должны быть данные сегментации, полученные в процессе обработки в Autodesk ReCap. Если объектные привязки активны, в определенной точке объектной привязки отображается соответствующее обозначение. Каждая объектная 3D-привязка в облаке точек отображается с разным обозначением.

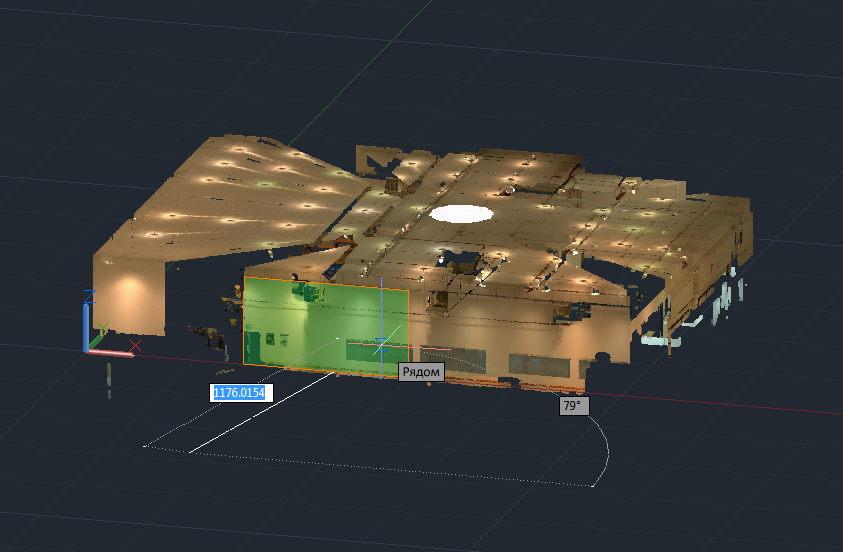

Если в файле сканирования облака точек содержатся данные сегментации, при обнаружении точки привязки плоские сегменты облака обозначаются прозрачным прямоугольником, расположенным параллельно пересечению плоскости с МСК.

Параметрами объектной привязки можно управлять с помощью всплывающего меню параметров объектной 3D-привязки в строке состояния.

Привязка к ближайшей точке в облаке точек

Привязку к какой-либо точке в облаке точек можно выполнить независимо от того, содержит ли оно данные сегментации, полученные в результате обработки в ReCap.

Прим.: Можно задать привязку в текущем режиме или путем ввода команды PNOD для переопределения объектной привязки.

Привязка к ближайшей точке на плоском сегменте

Если облако точек содержит данные сегментации, полученные при обработке в ReCap, можно выполнить привязку к ближайшей точке на плоском сегменте. При обнаружении точки, являющейся частью плоского сегмента, выполняется привязка к плоскости этого сегмента. При захвате точки отобразится плоский сегмент, если включено выделение сегмента.

Прим.: Можно задать привязку в текущем режиме или путем ввода команды PNEA для переопределения объектной привязки.

Привязка перпендикулярно плоскому сегменту

Если облако точек содержит данные сегментации, полученные при обработке в ReCap, можно выполнить привязку перпендикулярно плоскому сегменту. При обнаружении точки, являющейся частью плоского сегмента, выполняется привязка из точки, расположенной перпендикулярно плоскости этого сегмента (аналогично привязке перпендикулярно грани тела). При захвате точки отобразится плоский сегмент, если включено выделение сегмента.

Прим.: Можно задать привязку в текущем режиме или путем ввода команды PPER для переопределения объектной привязки. Объектную привязку можно выполнить только в направлении к плоскому сегменту и никогда в направлении от него.
