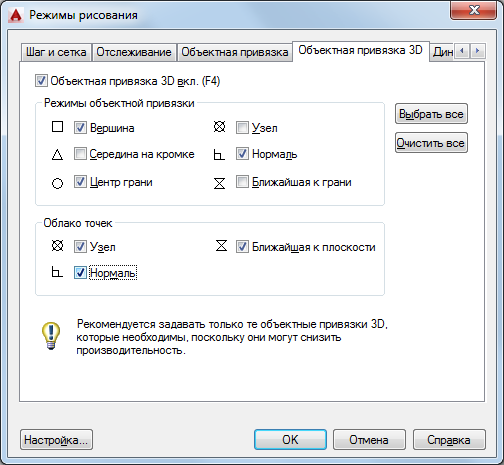

Вкладка "3D объектная привязка" (диалоговое окно "Режимы рисования")

Управление текущими значениями параметров объектной привязки для 3D объектов.

При использовании режимов можно точно указывать местоположение точек на объектах. При выборе нескольких режимов привязки программа привязывается к точке, ближайшей к центру прицела. Нажатием клавиши TAB можно пролистать все параметры.

Список параметров

3D объектная привязка вкл

Включение и отключение 3D объектной привязки. Когда 3D объектная привязка включена, режимы, выбранные в списке "Режимы 3D объектной привязки", активны. (системная переменная 3DOSMODE)

Режимы объектной привязки

Список режимов 3D объектной привязки.

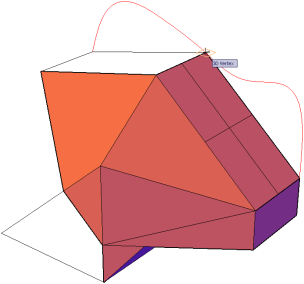

Вершина

Привязка к ближайшей вершине 3D объекта.

Середина на кромке

Привязка к средней точке кромки грани.

Центр грани

Привязка к центру грани.

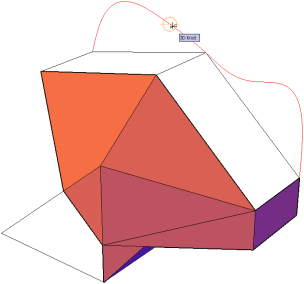

Узел

Привязка к узлу на сплайне.

Нормаль

Привязка к точке по нормали к грани.

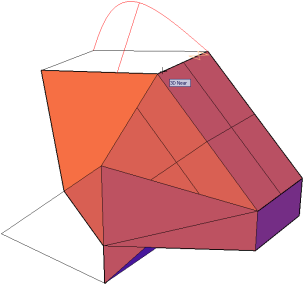

Ближайшая к грани

Привязка к точке, ближайшей к грани 3D объекта.

Облако точек

Включение и отключение объектных привязок в облаке точек. Объектные привязки в облаке точек активны до тех пор, пока включена объектная привязка. (системная переменная 3DOSMODE)

Узел

Выполнение привязки к какому-либо узлу в облаке точек независимо от того, содержит ли оно данные сегментации, полученные в результате обработки в ReCap.

Ближайшая к плоскости

Привязка к ближайшей точке на плоском сегменте в облаке точек. При обнаружении точки, являющейся частью плоского сегмента, выполняется привязка к плоскости этого сегмента. При захвате точки отобразится плоский сегмент, если включено выделение сегмента. Для этого требуются данные сегментации из Autodesk ReCap.

Нормаль

Привязка перпендикулярно к плоскому сегменту облака точек. При обнаружении точки, являющейся частью плоского сегмента, выполняется привязка из точки, расположенной перпендикулярно плоскости этого сегмента (аналогично привязке перпендикулярно грани тела). При захвате точки отобразится плоский сегмент, если включено выделение сегмента. Для этого требуются данные сегментации из Autodesk ReCap.

Выбрать все

Включение всех режимов 3D объектной привязки.

Очистить все

Отключение всех режимов 3D объектной привязки.
