Создание видов чертежей из моделей Inventor

Создание главного, ортогонального и изометрического проекционных видов из моделей Inventor.

1. В правой нижней части области чертежа выберите вкладку, соответствующую листу, который необходимо создать в базовом виде.
   Совет: Если лист содержит видовой экран, рекомендуется сначала удалить его.
2. Щелкните вкладку "Лист"панель "Создать вид" раскрывающийся список "Базовый"Из Inventor.
3. В диалоговом окне "Выбор файла" выберите модель, на основе которой будет создан базовый вид, и нажмите кнопку "Открыть".
   Совет: При выборе отображения представления вида в диалоговом окне выбора файла производительность при работе с большими сборками может увеличиться. Однако не все представления вида доступны в этом диалоговом окне.
4. На панели "Представления" контекстной вкладки ленты "Создание вида чертежа" выберите представления вида для отображения в базовом виде.
   Прим.: На ленте отображаются только представления вида, используемые для выбранной модели. Например, если выбрана сборка, "Сварная конструкция", "Элемент", "Листовой металл"и "Презентационный вид" отключены.
5. На панели "Ориентация" выберите ориентацию для базового вида.
6. На панели "Внешний вид" выберите масштаб и стиль вида.
7. Щелкните мышью в области чертежа, чтобы указать местоположение для размещения базового вида, и нажмите клавишу ENTER. В местоположении курсора отобразится образец проекционного вида.
Прим.: Изменять свойства базового вида можно с помощью ленты до нажатия клавиши ENTER.

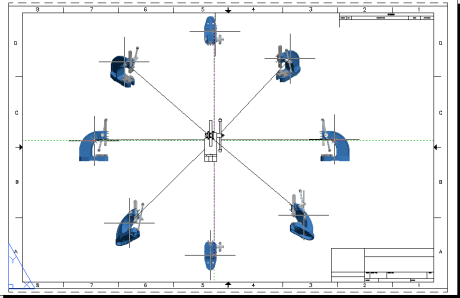

8. Переместите образец вида в нужное место и нажмите кнопку мыши. Повторяйте эти действия до тех пор, пока не будут созданы все необходимые проекционные виды.
   Прим.: По мере перемещения образца ориентация проекционного вида изменяется для отображения его связи с базовым видом.
9. Нажмите вкладку "Создание вида""Создание панели"ОК.
