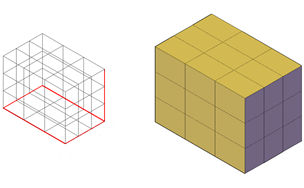

Создание сети-параллелепипеда прямоугольной или кубической формы.
Основание сети-параллелепипеда вычерчивается параллельно плоскости XY текущей ПСК (рабочая плоскость).
Задать количество секций сети-параллелепипеда по умолчанию можно в диалоговом окне "Параметры сетевых примитивов".
После создания сетевого примитива текущую степень сглаживания объекта можно изменять.
Параметры создания сети-параллелепипеда
С помощью параметра "Ящик" команды СЕТЬ можно несколькими способами устанавливать размер и поворот создаваемых сетей-ящиков.
- Создание куба. Для создания сети-параллелепипеда с ребрами одинаковой длины можно воспользоваться параметром "Куб".
- Определение угла поворота. Параметр "Куб" или "Длина" используется для установки угла поворота параллелепипеда в плоскости XY.
- Начало от центральной точки. С помощью параметра "Центр" можно построить параллелепипед, задав конкретную центральную точку.
