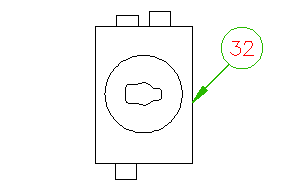

В диалоговом окне вставки/редактирования номеру главной детали компонента или каждому из нескольких номеров деталей по каталогу назначается позиция или выносного элемента. Этот номер сохраняется в качестве значения данных непосредственно в блоке. Для переноса данной позиции на видимую метку, например на номер позиции, используйте команду "Вставить номер позиции" и укажите любое место на блоке. Извлекается позиция, назначенная компоновочному образу, и отображается запрос на выбор начала/конца выноски.
Отображаются указания по выбору точек для необязательной стрелки выноски. При изменении позиции на компоненте номер позиции на выноске обновляется автоматически. Тип номера позиции, размер текста и тип стрелки задаются пользователем.
Если компоненту соответствует несколько позиций, создается множественный номер позиции для отображения всех позиций. Направление номера позиции может быть определено в процессе вставки.
Номера позиций обновляются автоматически, если позиции изменяются в диалоговом окне редактирования.
В графический образ номера позиции вставляется одиночный атрибут номера позиции( B_ITEM). Чтобы номер позиции вставлялся автоматически, можно установить шаблон добавления дополнительных видимых атрибутов. Создайте данный чертеж с определениями атрибутов, которые необходимо включить в графический образ номера позиции:
\panel\wd_ptag_addattr_itemballoon.dwg.
Если найден существующий шаблон, его копия объединяется с номером позиции. В AutoCAD Electrical эти атрибуты не обновляются. Используйте команду АТРЕД для обновления дополнительных атрибутов.
