Обновление текста и номеров проводов источников и приемников цепей, включая графические образы автономных перекрестных ссылок.
найти
Ввод команды:
AEUPDATESIGREF
Обновление источников и приемников цепей в индивидуальном порядке, в рамках чертежа или в рамках проекта. Возможно обновление сведений перекрестных ссылок для графических образов перекрестных ссылок двух следующих типов:
- графические образы стрелок цепи с номерами проводов;
- графические образы автономных перекрестных ссылок.
Цепи
|
Обновить перекрестные ссылки источников/приемников |
Обновление аннотаций перекрестных ссылок источника/приемника для каждого графического образа стрелки с адресом источника и стрелки с адресом назначения. |
|
Обновить позиционные обозначения номеров проводов источников/приемников |
Устанавливает соответствие позиционных обозначений номеров проводов на стороне приемника номерам проводов на стороне источника для каждой пары цепи. |
Графические образы автономных перекрестных ссылок
Задание требуемого формата перекрестных ссылок в разделе "Формат перекрестных ссылок" диалогового окна "Свойства чертежа"
"Перекрестная ссылка". Эта процедура выполняется для каждого чертежа.
|
Обновить графические образы автономных перекрестных ссылок |

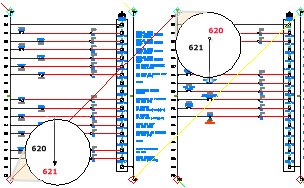

Обновление аннотации перекрестных ссылок между парами графических образов автономных перекрестных ссылок. Это графические образы цепей номеров проводов без атрибута НОМЕРПРОВОДА и без назначения их проводам. Такие аннотации могут быть плавающими. |
