Зависимости

В зависимости от геометрии модели, может понадобиться добавить одно или несколько ограничений для определения формы или размеров модели. Ограничения устанавливают правила, которые должны соблюдаться моделью. Ограничение модели управляет тем, как модель может изменять форму или размеры, называемые "степенями свободы". Например, у окружности 2 степени свободы: местоположение центра и ее диаметр. Если определены центр и диаметр, окружность полностью ограничена, и эти значения могут быть сохранены. Ограничения определяют взаимосвязи между геометрическими ами. Например, являются ли два а перпендикулярными, параллельными, касательными или концентричными или имеют ли они общую середину или одинаковый радиус.

Прим.: После добавления к модели геометрии, размеров или ограничений степени свободы перечисляются в командной строке.

Ограничения совместно с размерными значениями управляют формой и размерами модели. В любой момент в ходе изменения модели сохраняются взаимосвязи между ами в соответствии с наложенными ограничениями. Ограничения добавляют для указания особых требований к конструкции. Например, между двумя отрезками, основанными на геометрии модели, можно определить ограничение по параллельности. Также можно добавить ограничение для того, чтобы оба отрезка сохраняли одну и ту же длину.

По мере наложения ограничений на геометрию рекомендуется продолжать анализ модели, при необходимости, пересматривая и заменяя ограничения. Впоследствии к пользователю придет понимание того, какие ограничения наилучшим образом удовлетворяют требованиям проектирования. Некоторые ограничения применяются только к линейным ам, тогда как другие накладываются только на дуги, окружности или точки.

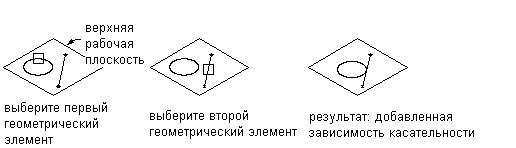

Наложение ограничения касания

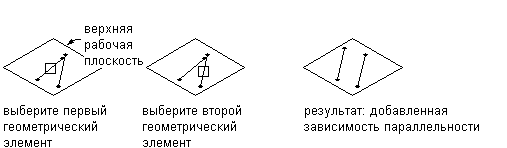

Наложение ограничения параллельности

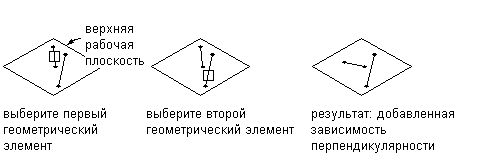

Наложение ограничения перпендикулярности

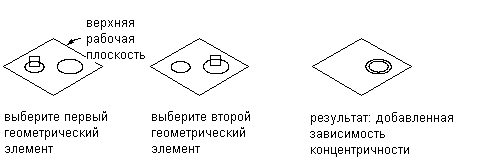

Наложение ограничения концентричности

Конструктор компонентов позволяет наложить 10 геометрических ограничений. Данные ограничения описаны в приведенном ниже списке с указанием ов, на которые они могут быть наложены.

Касательная

Может быть определено между криволинейной геометрией (например окружностью или дугой) и другой криволинейной геометрией или отрезком. Делает две кривые касательными друг к другу, даже если физически у них отсутствует общая точка. Касание обычно используется для ограничения отрезка по отношению к дуге или окружности.

Параллельность

Может быть определено между парами геометрических ов, имеющих направление, например, между отрезками. Определяет взаимную параллельность двух и более линий.

Перпендикулярность

Может быть определено между парами геометрических ов, имеющих направление, например, между отрезками. Определяет расположение выбранных отрезков под прямым углом друг к другу.

Концентричность

Может быть определено для любой комбинации окружностей и точек. Располагает центры геометрических ов в одной точке. Среди распространенных способов применения — связь окружности с окружностью, при которой обе окружности имеют общий центр; точки с окружностью, при которой точка располагается в центре окружности; точки с точкой, при которой точки совпадают.

Совпадение

Может быть определено между точкой и любым геометрическим ом. Фиксирует скрепление двух точек (включая точки центров); в общем случае, располагает точку на геометрическом е.

Равное расстояние

Может быть определено между двумя парами геометрических ов. Расстояние между первой парой геометрических ов приравнивается к расстоянию между второй парой. Ограничение "Равное расстояние" не управляет фактическим расстоянием. Пары геометрических ов должны быть выбраны из следующих вариантов: любая комбинация точек и отрезков, 2 окружности или дуги с ограничением концентричности или точка и окружность или дуга с ограничением концентричности.

Равный радиус

Может быть определено между двумя окружностями или дугами. Устанавливает фиксированное значение радиуса для обеих окружностей или дуг. Ограничение "Равный радиус" не управляет значением радиусов.

Средняя точка

Может быть определено между точкой и двумя другими точками или двумя отрезками. Точка располагается на равном расстоянии от двух других геометрических ов. Ограничение "Средняя точка" не управляет расстоянием. Распространенное применение — ограничение, связывающее точку с серединой отрезка.

Симметрично

Может быть определено между двумя геометрическими ами одного и того же типа и линией. Два а располагаются симметрично по разным сторонам линии. Ограничение симметрии не приводит к тому, что ограниченные геометрические ы точно сохраняют зеркальное изображение.

Нормаль

Может быть определено между отрезком или кривой и кривой. (Два отрезка нельзя сделать нормальными друг другу; вместо этого следует использовать перпендикулярность.) Кривые пересекаются так, что направления касательных к кривым в точке пересечения перпендикулярны друг другу. Распространенное применение — ограничение отрезка по нормали к эллипсу.
