Создание модели выполняется бит за битом путем создания форм для добавления к ней и использования инструментов для отсечения ненужных частей форм. В Конструкторе содержимого эти формы являются ами создаваемого а. Геометрические ы являются основными строительными блоками для определения размера и формы модели.
Определяемая геометрия — двумерная (2D), она должна прикрепляться к рабочей плоскости. Для определения различной геометрии можно переходить от одной рабочей плоскости к другой. При добавлении геометрии к рабочей плоскости геометрические ы появляются в папке "Геометрия", связанной с соответствующей рабочей плоскостью.

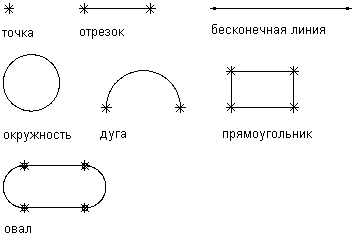

Изображения различных типов геометрии
Конструктор компонентов предлагает 9 типов геометрии, которые могут использоваться для построения модели:
Определяется координатами X и Y.
Определяется положением и направлением; ограничивается начальной и конечной точками.
Определяется положением и направлением; ее длина не ограничена, так как ограничивающие начальная и конечная точки отсутствуют.
Определяется центральной точкой и радиусом.
Определяется центральной точкой и радиусом; ограничивается начальной и конечной точками.
Определяется отрезками и точками. Каждая сторона имеет свою конечную и начальную точки, углы при сторонах должны быть прямыми.
Определяется отрезками, дугами и точками. Две дуги создаются касательными к двум отрезкам, для которых заданы начальные и конечные точки.
Определяется точкой на рабочей плоскости, основанной на исходной точке, выбранной на другой рабочей плоскости. Опорная точка перемещается или удаляется вместе с исходной точкой.
Определяется проекцией модификатора на заданную рабочую плоскость. Геометрия проекции является фиксированной и не может быть перемещена на рабочую плоскость. Она связана с модификатором и корректируется при изменении модификатора.
