Работа с подсказками решений

Значками подсказок отмечаются недопустимые соединения между объектами. Недопустимые соединения можно устранить посредством редактирования объектов, участвующих в этих соединениях.

При проверке допустимых соединений:

Проверьте правила стиля соединителей:

1. Выберите вкладку "Управление" панель "Стиль и отображение" Диспетчер стилей .
2. Разверните "Универсальные объекты", затем выберите "Стили соединителей".
3. Перейдите на вкладку "Правила" и проверьте правила стиля соединителей.
4. Нажмите "OK".

Вывод значков подсказок

1. Выберите вкладку "Вид" панель "Вид MEP" Подсказки решения .

   Это приводит к показу значков подсказок. Если навести указатель мыши на значок подсказки, появится всплывающая подсказка, объясняющая причину разъединения.

Изменение размера значка подсказки

1. Выберите вкладку "Вид" панель "Вид MEP" Подсказка — размер .
2. Введите значение размера.

   Произойдет полное обновление чертежа, и размер значков подсказок изменится.

   Прим.: Значки подсказок остаются видимыми до устранения недопустимого соединения и полного обновления чертежа. Чтобы отключить значки подсказки, перейдите на вкладку "Вид" панель "Вид MEP" Подсказки решения .

Контроль отображения значков подсказок

1. Выберите Параметры.

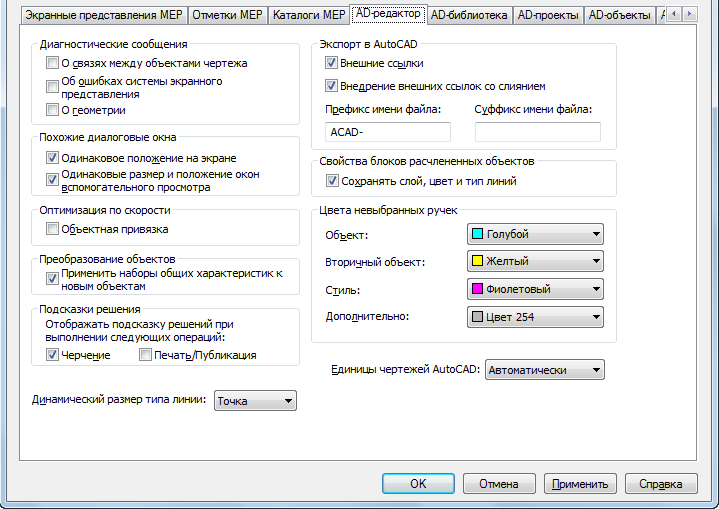

2. В диалоговом окне "Параметры" щелкните "AD-редактор".


3. В разделе "Подсказки" выберите параметр для отображения значков подсказок.

   Выберите "Черчение" для отображения значков подсказок в процессе работы с файлом чертежа. Выберите "Печать/публикация" для отображения значков подсказок при выводе файла чертежа на печать или публикации.

   Прим.: Чтобы управлять отображением значков подсказок во время рисования, перейдите на вкладку "Вид" панель "Вид MEP" Подсказки решения .
