Для поворота обозначения изометрии

1. Выберите условное обозначение.
2. Поворот обозначения:

   Если требуется...	то...
   поворачивать обозначение в его текущей изоплоскости с шагом в 90 градусов вокруг его базовой точки	щелкните на ручке "Поворот" столько раз, сколько необходимо.
   изменить плоскость изометрии обозначения (левую, верхнюю и правую)	щелкните на ручке плоскости изометрии столько раз, сколько необходимо.

3. Нажмите Esc.

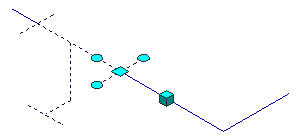

Поворот обозначения в его текущей изоплоскости

В верхней изоплоскости перед поворотом

В верхней изоплоскости после поворота на 180 градусов

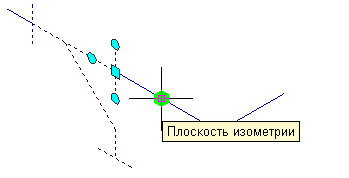

Поворот обозначения вокруг трех изоплоскостей

В левой изоплоскости, перед поворотом плоскости изометрии

В верхней изоплоскости, после вращения плоскости изометрии
