Для моделей требуются размерные данные для сохранения размеров и местоположения в проекте. Обычно размеры добавляют по завершении создания геометрических ов модели или при размещении соединителя; однако добавление размеров возможно в любой момент в ходе процедуры создания. При добавлении размеров применяются правила, которые управляют размерами и положением ов в модели. Размеры связаны с ограничениями. При внесении изменений в размеры происходит обновление модели.
Размеры определяют длину, диаметр или угол поворота геометрических ов в модели. При добавлении размера добавляется соответствующий параметр размера. Этот параметр создает значение-заменитель для размерной величины, что обеспечивает гибкость в определении значений размеров. Размеры могут определяться как числовые константы, принятые по умолчанию, или рассчитываться по формулам. Несмотря на то, что каждый из типов имеет особое назначение, они могут заменять друг друга.
- Числовые константы подходят, если геометрический имеет статический или постоянный размер, заполняемый значением, сохраняемым по типу "базовая таблица", "список" или "константа".
- Если размер значка элемента должен определяться математическим способом по отношению к размеру другого элемента, удобно использовать формулы.
Конструктор компонентов назначает для каждого размерного параметра имя переменной. Буквы и цифры используются для обозначения типа размера (например, длина или диаметр) и очередности добавления размера к модели ("1" — первый, "2" — второй и так далее). Чтобы форма модели не искажалась при изменении ее величины за счет размеров, рекомендуется вначале определять крупные размеры. Тип размера зависит от выбранного а и местоположения размеров.

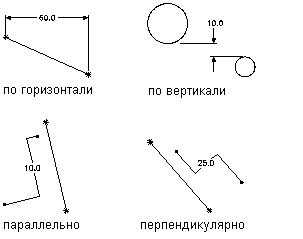

Изображения различных типов размеров
Конструктор компонентов предлагает 7 типов размеров, которые могут быть добавлены к модели:
- Расстояние
-
Может задаваться для пар геометрических объектов всех типов. Определяет значение размера между двумя ами. Это значение размера не может быть отрицательным. При добавлении значений расстояний между двумя линиями подразумевается, что линии расположены параллельно друг другу на заданном расстоянии.
- Расстояние по горизонтали
-
Может задаваться для пар геометрических объектов всех типов. Определяет значение размера между двумя ами в горизонтальном направлении. Это значение размера не может быть отрицательным.
- Расстояние по вертикали
-
Может задаваться для пар геометрических объектов всех типов. Определяет значение размера между двумя ами в вертикальном направлении. Это значение размера не может быть отрицательным.
- Параллельное расстояние
-
Может задаваться для пар геометрических объектов всех типов. Определяет значение размера между двумя ами параллельно прямой, проведенной через две указанные точки этих ов. Это значение размера не может быть отрицательным.
- Перпендикулярное расстояние
-
Может задаваться для пар геометрических объектов всех типов. Определяет значение размера между двумя ами перпендикулярно прямой, проведенной через две указанные точки этих ов. Это значение размера не может быть отрицательным.
- Диаметр
-
Может быть задан для геометрического объекта "окружность" или "дуга". Определяет значение диаметра кругового а.
- Угол
-
Может задаваться для пар линейных геометрических ов. Определяет значение в градусах между двумя линейными ами. См. также "Угол траектории".
- Угол траектории
-
Определяет сдвиг (угловое направление), используемый программой для обеспечения корректности создания 3D а. Угол траектории отображается как параметр PathA1, PathA2 и т. д. в разделе "Параметры размеров" Конструктора содержимого.
