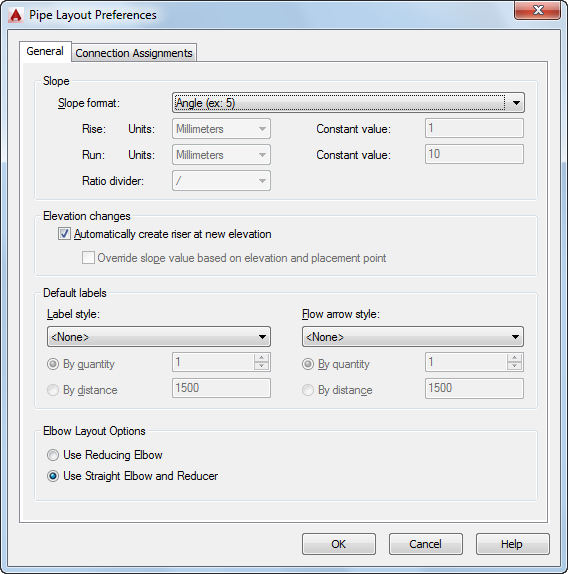

Вкладка "Общие" диалогового окна "Настройки трассировки труб" используется для управления настройками компоновки трубопровода, относящимися к уклону, отметке, меткам и стрелкам направления потока.
Вкладка "Общие"
Настройки уклона
Настройки отметки
Настройки меток
Настройки стрелок направления потока
Настройка переходного патрубка отвода
- На вкладке "Общие" диалогового окна "Настройки трассировки труб" выберите формат уклона.
Формат уклона влияет на свойство "Уклон", представленное в палитре свойств. Формат уклона сохраняется вместе с чертежом. Список содержит следующие форматы:
Формат уклона Описание Угол Выражается в градусах (например, 2 градуса) Процент Выражается в процентах, где 100%=45 градусов Процент Выражается в процентах, где 100%=90 градусов Коэффициент уклона Выражается в форме дроби (например, 1/48 или 1/100) Прим.: Свойство "Уклон" в палитре свойств отображается как дробь.Коэффициент уклона при постоянном подъеме Выражается в форме десятичной дроби Прим.: В свойстве "Уклон" в палитре свойств отображается составляющая параметра "Коэффициент уклона", соответствующая длине участка (например, 20, если длина участка равна 1).Коэффициент уклона при постоянной длине участка Выражается в форме десятичной дроби Прим.: В свойстве "Уклон" в палитре свойств отображается составляющая параметра "Коэффициент уклона", соответствующая подъему.Коэффициент уклона при дробном подъеме, постоянной длине участка Выражается в виде дроби, например 1/4 для подъема 1/4 дюйма, при длине участка 12 дюймов - Выберите единицы измерения чертежа для подъема и для участка.
Список "Единицы измерения" включается только в случае, если вначале был выбран формат уклона. Имеющиеся в этом списке единицы выводятся из текущего профиля и из наборов объектов, выбранных в диалоговом окне. Например, в качестве метрических единиц измерения можно выбрать метры, миллиметры, и т.д. В качестве британских единиц измерения можно выбрать футы или дюймы.
- Введите значение постоянной.
Редактирование постоянного значения подъема возможно только в том случае, если прежде для параметра "Уклон" был выбран формат "Коэффициент уклона при постоянном подъеме". Редактирование постоянного значения длины участка возможно только в том случае, если прежде для параметра "Уклон" был выбран формат "Коэффициент уклона при постоянной длине участка".
- Выберите косую черту (/) или двоеточие (:) в качестве делителя отношения.
- Следует выполнить одну из следующих операций:
- Чтобы включить этот режим функционирования компоновки, выберите "Автоматически создавать стояк на новой отметке".
- Для автоматического расчета значения уклона на основе текущей отметки и положения курсора в чертеже выберите "Переопределить значение уклона на основе отметки и точки размещения".
-
Прим.: Опция переопределения уклона недоступна, если выбрана опция "Автоматически создавать стояк на новой отметке".
- Выберите стиль меток.
Настройки меток сохраняются в реестре.
Прим.: Если выбран вариант "Нет", следующий шаг следует пропустить. - Выберите "По количеству" или "По расстоянию":
- Для опции "По количеству" введите количество меток, добавляемых в каждый прямой сегмент.
- Для опции "По расстоянию" введите значение длины сегмента. Если длина сегмента меньше интервала между метками, то автоматического добавления метки в этот сегмент не происходит.
- Выберите из списка стиль стрелок направления потока. Прим.: Если выбран вариант "Нет", следующий шаг следует пропустить.
- Выберите "По количеству" или "По расстоянию":
- Для опции "По количеству" введите количество стрелок направления потока, добавляемых в каждый прямой сегмент.
- Для опции "По расстоянию" введите значение длины сегмента. Если длина сегмента меньше интервала между стрелками, то автоматического добавления стрелки направления потока в этот сегмент не происходит.
- Выполните одно из следующих действий:
- Выберите "Использовать переходный отвод" для добавления одного фитинга при изменении направления участка и размера трубы.
- Выберите "Использовать прямой отвод и переходный патрубок" для добавления прямого отвода и переходного патрубка при изменении направления участка и размера трубы.

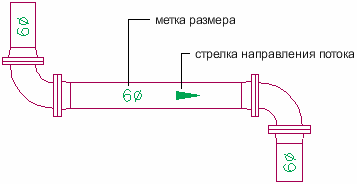

В следующих примерах показаны метки и стрелки направления потока, отображаемые в участке:
Метки
Стрелки направления потока

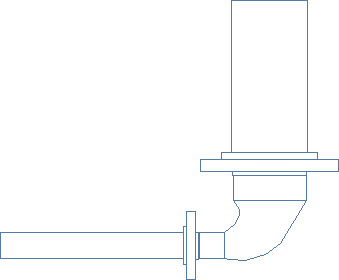

Переходный отвод

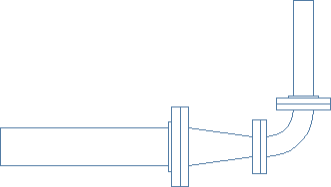

Прямой отвод и переходный патрубок
