Создание спецификации панели в текущем чертеже с помощью Диспетчера цепей.

Автоматически создавать спецификации панели для чертежей электрических схем.

Для создания спецификации панели в текущем чертеже можно использовать инструмент "Спецификация панели", находящийся на инструментальной палитре "Электрооборудование". Также спецификации панели можно создавать с помощью Диспетчера цепей.

Создание спецификации панели в текущем чертеже с помощью Диспетчера цепей.

1. Выберите вкладку "Анализ" панель "Электрооборудование" "Диспетчер цепей" .
   Прим.: Другой способ: выберите панель и перейдите на вкладку "Панель" панель "Цепи" "Диспетчер цепей" .

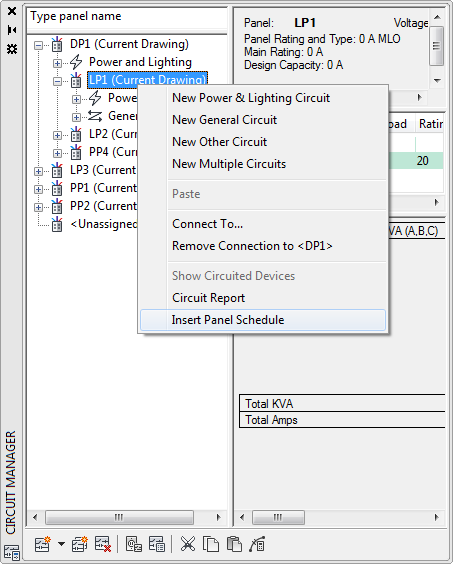

2. Выберите имя панели в левой части окна "Диспетчер цепей", щелкните правой кнопкой мыши и выберите из контекстного меню пункт "Вставить спецификацию панели".

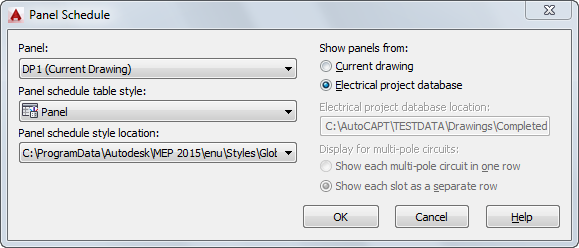

3. В диалоговом окне "Спецификация панели" выберите стиль в поле "Стиль таблицы спецификации панели".


4. Нажмите "OK".
5. Щелкните текущий чертеж, чтобы вставить спецификацию панели.
