Система экранных представлений AutoCAD MEP управляет тем, как выглядят объекты в видовом экране. Задавая подлежащие отображению объекты и направление, в котором их нужно рассматривать, можно вывести на экран различные отображения, такие как планы, 3D модели, схемы стояков в изометрии и принципиальные схемы. Установка стандартных экранных представлений позволяет сохранить согласованность нескольких чертежей.
Система экранных представлений AutoCAD MEP состоит из трех основных компонентов:
- Экранные представления для управления способом отображения отдельных объектов
- Наборы экранных представлений для группирования экранных представлений объектов
- Конфигурации экранных представлений для связывания наборов экранных представлений и направлений взгляда
Эти компоненты имеют иерархическую природу. Каждая конфигурация экранных представлений содержит наборы экранных представлений, а каждый набор экранных представлений содержит экранные представления. Сочетание этих компонентов создает систему экранных представлений:

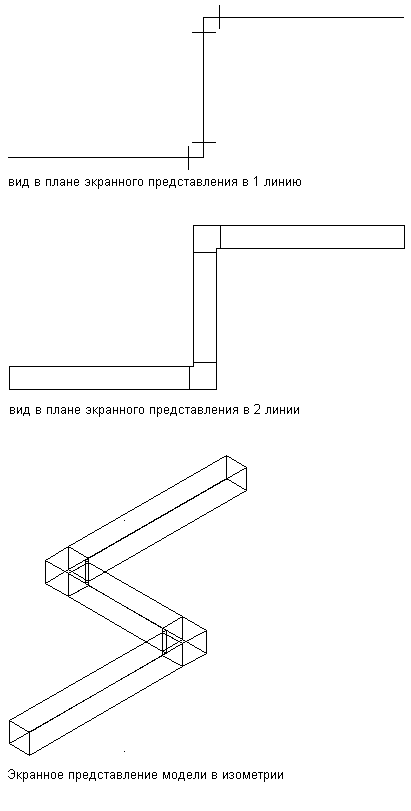

Для большинства объектов AutoCAD MEP имеются экранные представления "В одну линию", "В две линии", "Модель" и "План". Это вызвано тем, что общепринятые способы проектирования требуют представления инженерных систем здания в различных видах.
Некоторые объекты, такие как объекты "кривые с метками" и объекты схемы, имеют только общее экранное представление, так как представление таких объектов не изменяется при изменении направления взгляда.
Типовые шаблоны имеют настройки отображения по умолчанию для новых и существующих видовых экранов. Пользователям, не имеющим достаточного опыта, принятые по умолчанию настройки чертежа помогают в работе. Более опытным менеджерам САПР они помогают поддерживать согласованность всех чертежей проекта путем настройки типовых шаблонов или создания новых шаблонов с другими параметрами отображения.
- Если требуется задать параметры отображения по умолчанию для отдельного чертежа, нажмите
"Утилиты""Настройка чертежа". - Перейдите на вкладку "Отображение" диалогового окна "Настройка чертежа".
Диспетчер экранных представлений
Диспетчер экранных представлений является центром, в котором собраны компоненты системы экранных представлений, действующих в чертежах AutoCAD MEP. Установка экранных представлений, а также их конфигураций и наборов выполняется в левой панели Диспетчера экранных представлений. В правой панели представлена подробная информация о выбранном компоненте системы экранных представлений.
