Можно задать метки или стрелки направления движения потока, которые будут добавлены к участкам кабельного лотка во время его построения. Можно также указать применяемый образец штриховки. Можно задать штриховку вертикальными линиями или с наклоном в 45 градусов, а также указать интервал между линиями.
- В рабочем пространстве "Электрооборудование" выберите перейдите на
.

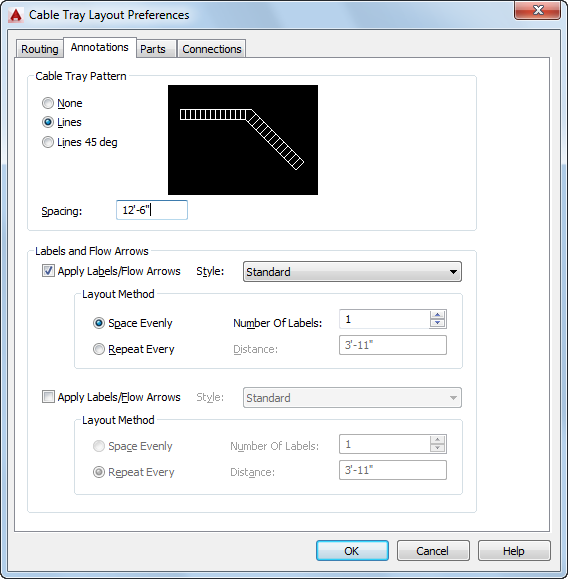

- В диалоговом окне "Настройки трассировки" перейдите на вкладку "Аннотации".
- Чтобы задать образец кабельного лотка, в группе "Образец кабельного лотка" выберите тип линий образца и введите значение в поле "Интервал".
Для лучшей ориентировки расположенное справа изображение предварительного просмотра показывает пример, соответствующий текущему выбранному параметру.
- В группе "Метки и стрелки направления потоков" выберите стиль и задайте способ трассировки. Можно определить только метки, только стрелки направления или и то, и другое.
