- Перейдите на вкладку "Управление"
панель "Содержимое MEP""Конструктор компонентов".
Отображается диалоговое окно "Начало работы — Экран каталога".
- В разделе "Область элемента" выберите каталог элементов.
Например, если требуется создать фитинг воздуховода, выберите "Воздуховод".
- В обозревателе каталогов элементов выберите раздел и нажмите
. - В диалоговом окне "Новый элемент" введите уникальное имя и описание для данного семейства элементов и нажмите кнопку "ОК".
Имя обозначает файлы, связанные с этим новым элементом. Описание, на которое ссылается программа, относится к семейству элементов.
Напоминание: Более подробную информацию о среде параметрического построения в конструкторе компонентов см. в разделе "Способы создания элементов". - Перейдите на вкладку "Вид"панель "Внешний вид"
"Стиль точек"

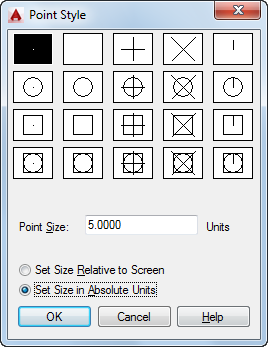

. - В диалоговом окне "Стиль точек" выберите стиль точек, размер точек и прочие критерии размеров. Изменение стиля точек улучшает их видимость на чертеже и позволяет их отличить от точек сетки.
диалоговое окно "Отображение точек"
