После создания связей между панелями следует с помощью Диспетчера цепей перенести суммарные значения нагрузок панели (требуемой и подключенной) с одной панели на другую по категориям нагрузки.
Создание связи между панелями на одном чертеже:
- Выберите панель и перейдите на
.
- В первом диалоговом окне "Соединение "панель — панель" выберите панель, питание которой будет осуществляться от другой панели.
- Во втором диалоговом окне "Соединение "панель — панель" выберите способ соединения панелей и нажмите "OK".

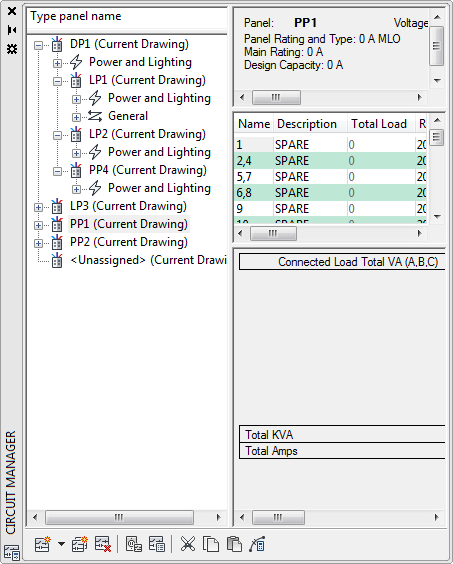

Если выбрано... то... Автоматический выключатель на панели панель добавляется в качестве распределительной в существующую цепь связанной панели. Проходные наконечники панель добавляется в качестве распределительной в цепь с проходными наконечниками связанной панели. Активные наконечники панель добавляется в качестве распределительной в цепь активных наконечников связанной панели. Выключатель нагрузки цепи распределения питания панель добавляется в качестве распределительной в цепь выключателя нагрузки распределения питания связанной панели. Панели подключены через трансформатор (на панелях разное напряжение) если на панели подается разное напряжение, они подключаются через трансформатор. Панель распределения питания (связанная) смещена вправо в древовидном меню в левой части окна.
Прим.: При попытке создания циклической ссылки установлением обратной связи панели с питающей ее панелью появляется значок предупреждения.Прим.: Устанавливать связь панели более чем с одной панелью одновременно недопустимо.Прим.: Каждый раз при добавлении или удалении цепей следует обновлять все существующие спецификации панели. См. раздел "Обновление спецификаций панели".
Удаление связи между панелями:
- Выберите панель и перейдите на
.
Прим.: Можно выполнить только одно подключение к панели, используя проходные наконечники, активные наконечники или выключатель нагрузки цепи распределения питания. Автоматический выключатель может использоваться только при наличии доступных цепей.
