Изменение присоединенных объектов на участке воздуховода

С помощью данной процедуры можно изменять свойства идентичных объектов на одном участке воздуховода.

1. Выберите воздуховод.


   Отображает выбранный на участке сегмент воздуховода

2. Выберите вкладку "Воздуховод" панель"Изменение""Изменить участок".
3. В диалоговом окне "Изменение участка" выберите одно или несколько свойств (система, настройка трассировки, фасад, расход, форма, ширина и высота), затем в соответствующем списке укажите новые значения.

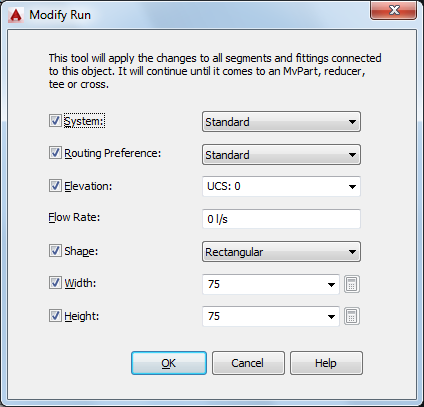

   Диалоговое окно "Изменение участка" (для воздуховода)

   В этом окне отображаются текущие настройки выбранного объекта. Внесенные изменения влияют на одинаковые объекты на участке вплоть до мультивидового элемента, переходного патрубка, тройника или крестовины.



   Отображает изменения настроек трассировки и системы до переходного патрубка (обведено)

Прим.: Возможно, появится запрос на подстановку элемента.
