Построение концентрических кругов, параллельных отрезков и кривых.
найти
Сводная информация
При выполнении этой команды используется системная переменная AMOFFSETLAYMODE . В режиме "Обычный" (AMOFFSETLAYMODE=0) смещение объектов осуществляется на слое исходного объекта. В режиме "Текущий слой" (AMOFFSETLAYMODE=1) программа выполняет сдвиг объектов на текущий слой.
Список запросов
Отображаются следующие запросы.

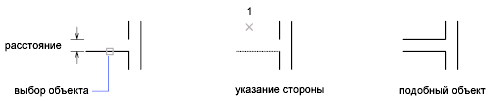

Расстояние смещения
Расстояние между существующим объектом и создаваемым объектом. Можно задать несколько значений, разделенных символом "|". Например, для создания объектов на расстоянии 0,125, 0,25, и 0,5 от существующего объекта, задайте "0,125|0,25|0,5".
- Сторона смещения
- Задание стороны выбранного объекта для создания нового объекта.
Точка
Описание запроса первого уровня
- Точка
- Задание точки, через которую проходит объект.
Режим
Задание слоя, на котором создаются объекты.
- Обычный
- Создание объектов на том же слое, что и существующий объект.
- Текущий слой
- Создание объектов на текущем слое.
