Большинство обозначений могут быть предварительно сконфигурированы и сохранины в библиотеке обозначений.
В большинстве случаев можно вставлять обозначения из библиотеки обозначений непосредственно с ленты. Так как обозначения в библиотеке полностью настроены, при их вставке в чертеж не отображается диалоговое окно. Используя эту возможность, можно значительно экономить время при вставке наиболее часто используемых обозначений.
Обозначения из библиотек, доступных из ленты:
- Обозначения шероховатости поверхности
- Обозначения сварки
- Обозначения допусков формы и расположения
- Обозначения кромок
Обозначения библиотек, недоступных из ленты:
- Обозначения неразъемных соединений по ГОСТ
Обозначения, которые не имеют библиотек обозначений:
- Обозначения конусности и уклона
- Обозначения базы
- Обозначения поверхности
- Обозначения участка базы
- Создание обозначений маркировки и клеймения по ГОСТ

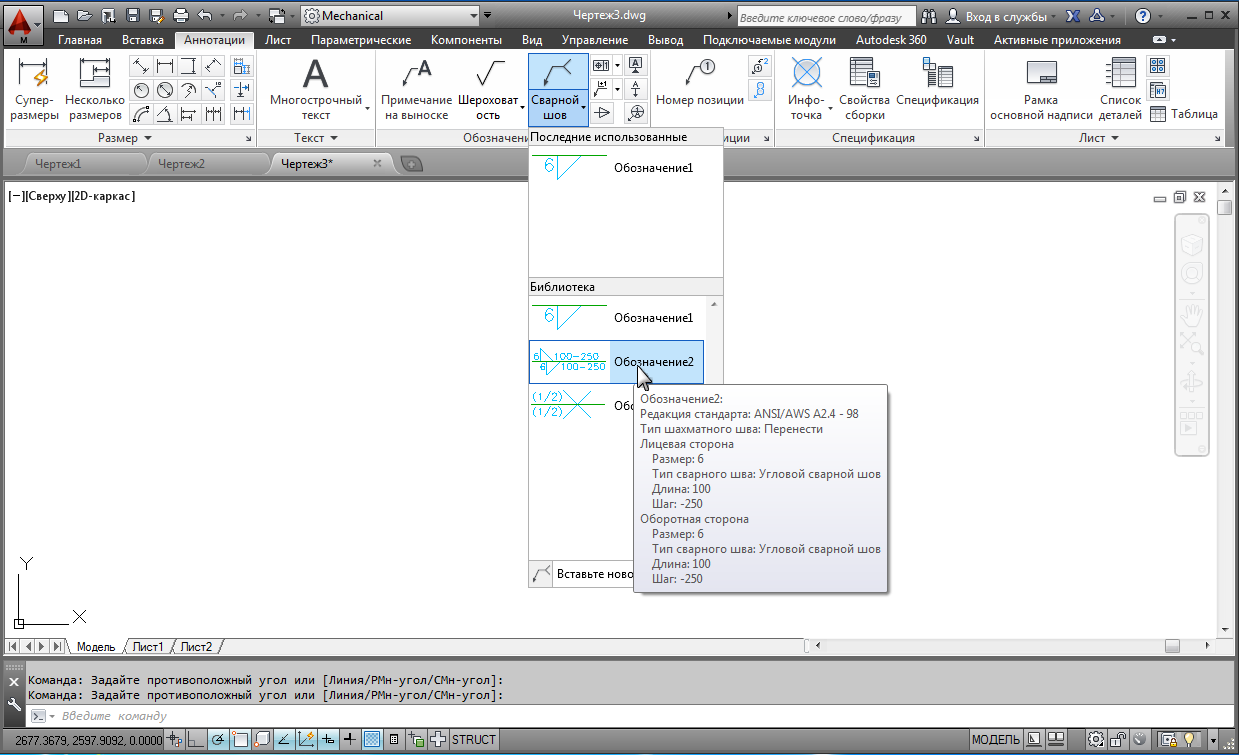

При добавлении обозначения сварки в библиотеку ему должно быть присвоено уникальное имя. Если имя длиннее, чем доступное пространство, то при отображении оно усекается. Однако при помещении указателя в позицию имени последнее отображается в подсказке полностью. Кроме того, в подсказке отображается сводка параметров выбранного элемента.
Имеется возможность удаления, переименования или изменения обозначения в библиотеке обозначений, одна из этих возможностей может быть выбрана в качестве используемой по умолчанию. При создании обозначения без использования библиотеки обозначений параметры по умолчанию для диалоговых окон являются производными от обозначения по умолчанию. Можно не задавать обозначение по умолчанию, в этом случае правила каждого типа обозначений управляют параметрами по умолчанию.
Имеется возможность импортировать библиотеку обозначений из другого чертежа. Однако стандарт оформления и его редакция для импортируемых обозначений должны быть одинаковыми на обоих чертежах.
- Чертеж, из которого выполняется импорт, был сохранен в предыдущей версии AutoCAD Mechanical.
- Текущий чертеж не содержит редакции, которую вы пытаетесь импортировать.
Во время импорта можно выбрать вариант замены всей библиотеки, добавить или перезаписать обозначения. При замене AutoCAD Mechanical удаляет текущую библиотеку и заменяет ее импортированной. Если выбрана параметр "Добавить", импортированные обозначения с таким же именем будут переименованы путем присоединения номера к имени. Если выбрана параметр "Перезапись", импортированные шаблоны заменят собой существующие шаблоны с тем же именем.
